Прямоугольный импульсный электромагнитный клапан серии DMF-Z - надежное чистящее средство промышленной системы пылеудаления

Прямоугольная конструкция, оптимизированная для удаления пыли

Импульсный клапан серии DMF-Z имеет уникальную конструкцию с прямым углом между входом и выходом 90°. Такая конструкция позволяет легко устанавливать его между подушкой безопасности и выдувной трубкой.Такая конструкция не только экономит пространство, но и делает траекторию воздушного потока плавной, что позволяет эффективно удовлетворять требованиям мгновенных и мощных импульсов воздушного потока во время очистки и обеспечивает эффективное использование энергии сжатого воздуха для удаления пыли из фильтровального мешка или фильтрующего картриджа.

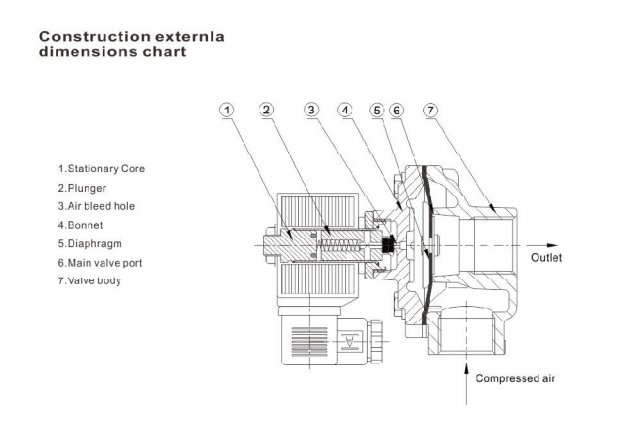

Стабильный и надежный принцип работы диафрагмы

Работа клапана основана на точном регулировании перепада давления воздуха.В выключенном по умолчанию состоянии сжатый воздух поступает в заднюю воздушную камеру через дроссельное отверстие, давление повышается, и мембранный узел прижимается к выпускному отверстию клапана.Когда импульсный контроллер посылает сигнал очистки, электромагнитная головка перемещается, открывая вентиляционное отверстие задней воздушной камеры, в результате чего давление в ней быстро снижается.В это время мембранный узел перемещается назад под действием давления воздуха, сжатый воздух выбрасывается из отверстия клапана, и клапан переходит в “открытое” состояние для распыления.После окончания подачи сигнала электромагнитная головка сбрасывается, давление в задней воздушной камере восстанавливается, и клапан возобновляет “закрывание”.Этот процесс гарантирует, что каждая очистка будет быстрой и тщательной.

Полный охват модели и ключевые параметры

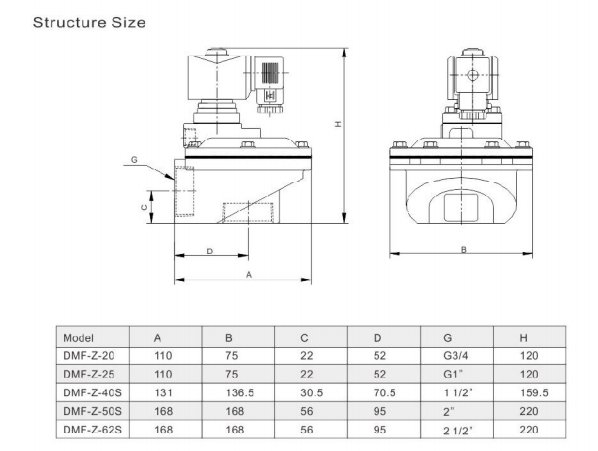

Чтобы удовлетворить потребности пылеулавливающего оборудования различных размеров, серия DMF-Z предлагает широкий выбор калибров от 20 мм до 62 мм. Конкретный выбор представлен в таблице ниже.：

Основные параметры производительности：

• Рабочее давление: 0,2-0,8 МПа

• Рабочая среда: чистый воздух

• Технические характеристики напряжения: Поддержка переменного тока 220 В / 110 В / 24 В и постоянного тока 24 В / 12 В и другие опции

• Температура окружающей среды: 0℃ ~ 65℃

• Срок службы: до 1 миллиона раз или 3 лет (в зависимости от того, что наступит раньше)

• Технология изготовления материалов: Корпус клапана изготовлен из алюминиевого сплава, который обладает такими характеристиками, как легкость и устойчивость к коррозии; ключевые компоненты, такие как мембрана, изготовлены из прочного нитрильного каучука (NBR), а пружины и крепежные детали - из нержавеющей стали, что обеспечивает в целом длительный срок службы и высокую надежность.

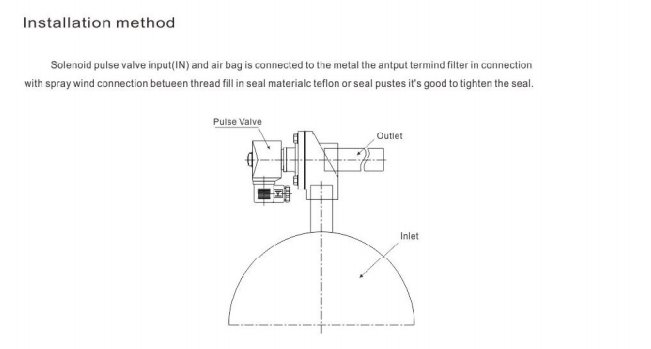

Правильные рекомендации по установке

Правильная установка является необходимым условием для обеспечения работоспособности клапана.Во время установки входная клемма (IN) клапана должна быть подсоединена к подушке безопасности, а выходная клемма подсоединена к выдувной трубке через металлическое соединение.Для обеспечения герметичности рекомендуется использовать уплотнительную ленту из политетрафторэтилена или высококачественный герметик для герметизации резьбового соединения.

подводить итог

Прямоугольные импульсные электромагнитные клапаны серии DMF-Z, обладающие прочной конструкцией, стабильными рабочими характеристиками и гибкой конфигурацией модели, продолжают обеспечивать надежную поддержку систем пылеудаления в деревообрабатывающей, металлургической, химической, пищевой и фармацевтической промышленности.Обеспечивая эффективную очистку, он помогает пользователям поддерживать сопротивление фильтра в заданном диапазоне, чтобы производительность и эффективность сбора пыли системы удаления пыли всегда были в наилучшем состоянии.
