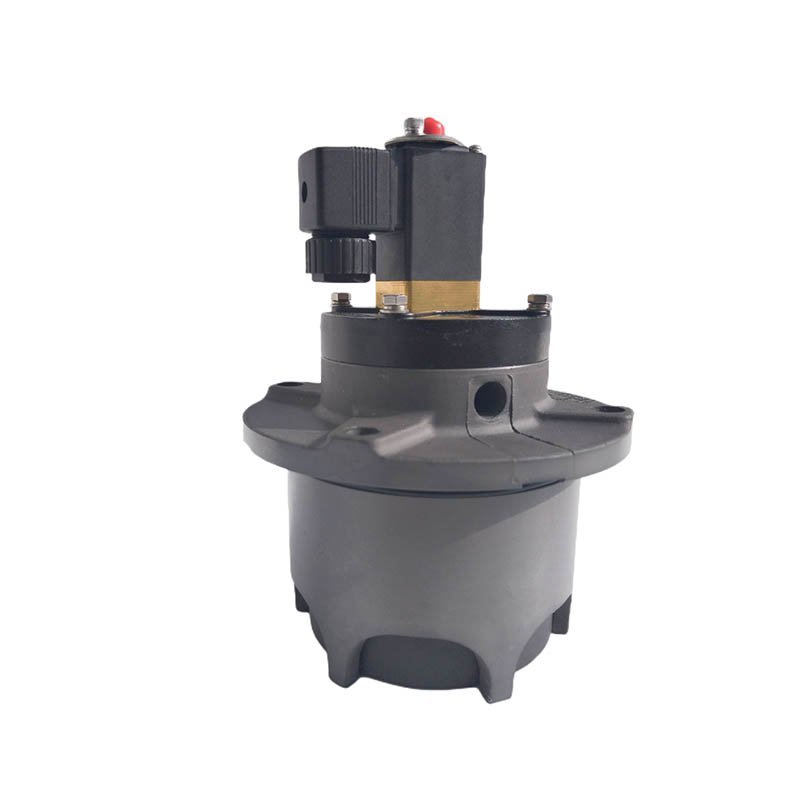

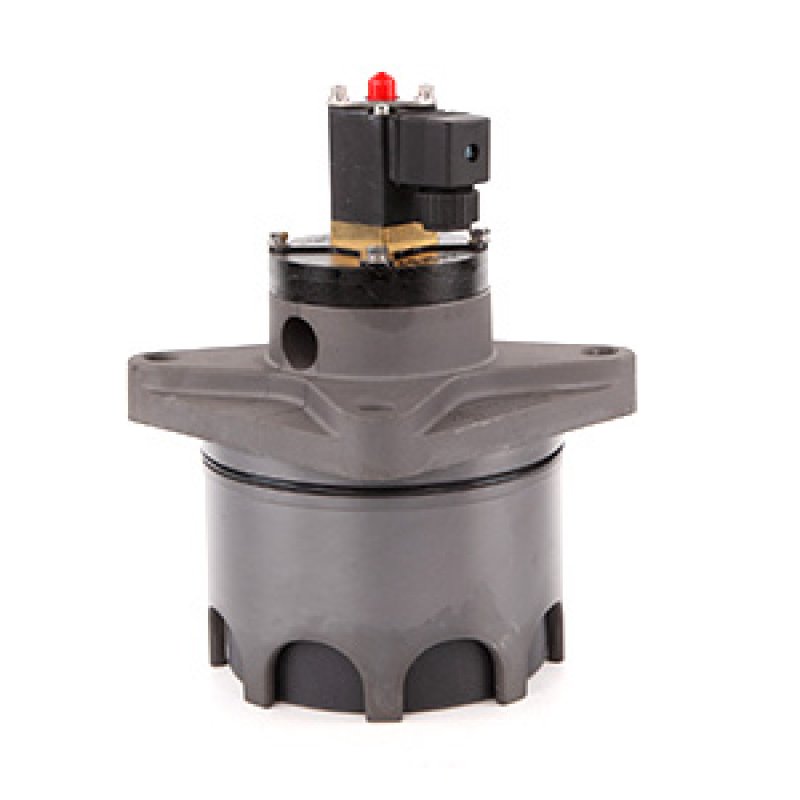

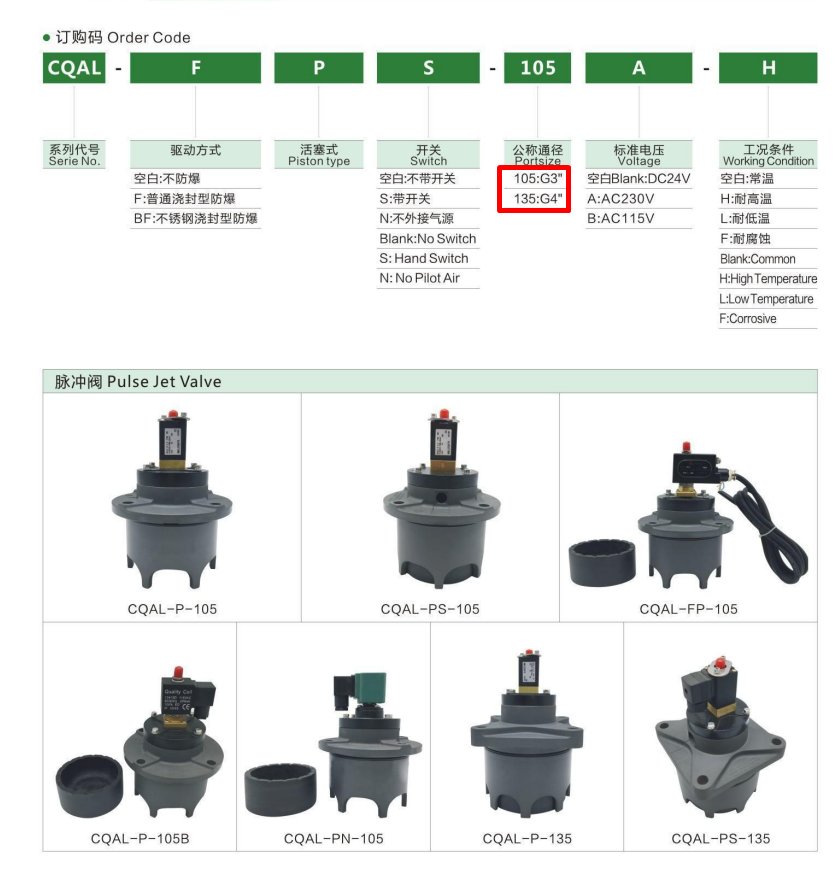

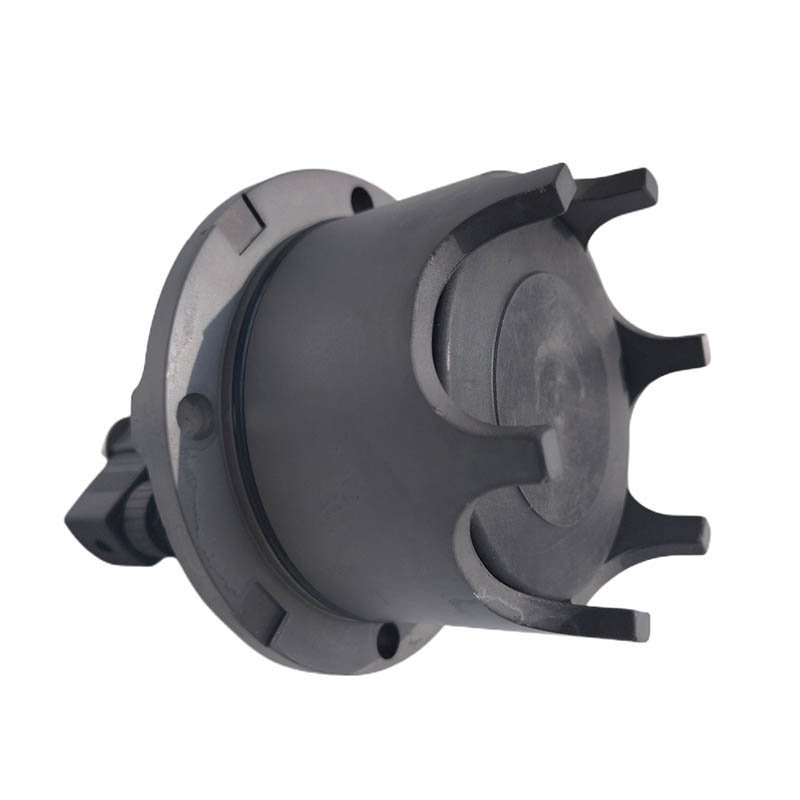

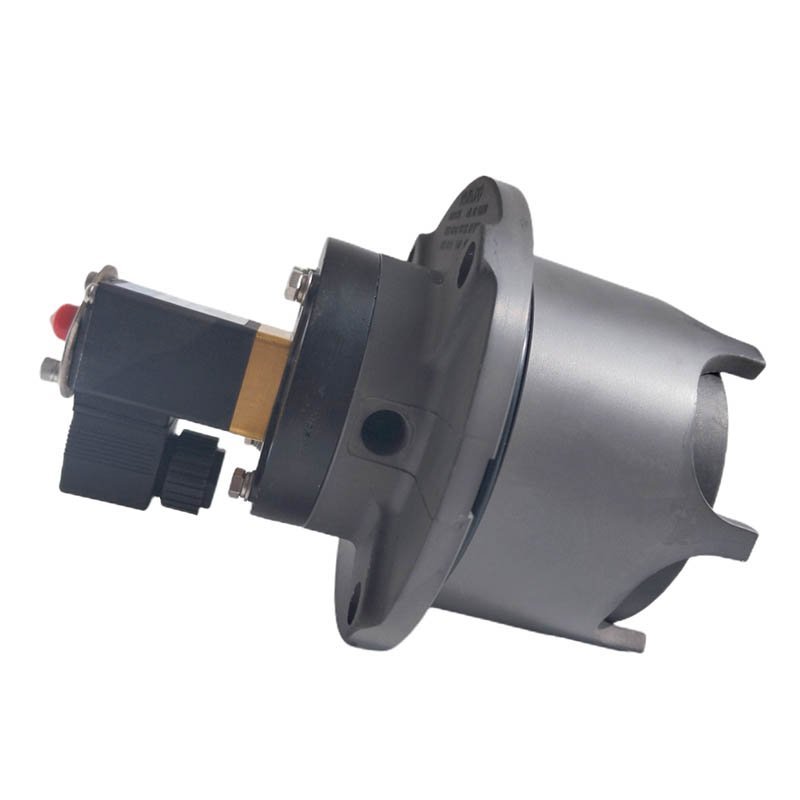

Плунжерный электромагнитный импульсный клапан Optipow 135

1. Описание

Компактный импульсный клапан для различных типов рукавных фильтров Optipulse.

Данный электромагнитный клапан является результатом многолетнего опыта в области технологии рукавных фильтров.

Отличается быстрым срабатыванием и высокой эффективностью.

Имеет малые габаритные размеры; цифра в названии указывает на диаметр плунжера.

Предназначен преимущественно для использования в комбинации с цилиндрическим напорным баком.

Легко монтируется и обслуживается.

Обладает очень прочной конструкцией, предназначен для нормальной эксплуатации при давлении воздуха до 600 кПа (6 бар).

Нормальная максимальная рабочая температура (компактный импульсный клапан): 50°C.

2.Основная часть

3.Эскиз и сборка размеров

Для увеличения запирания всех болтов используйте LOCKTITE 577 или аналогичный.

4. ФУНКЦИЯ

Объем А соединен с напорным баком через прорезь между корпусом клапана и плунжером. В объеме А давление такое же, как и в напорном баке. Из-за большей прижимной поверхности плунжера в объеме А плунжер прижимается к импульсной трубке и уплотняется между напорным баком и импульсной трубкой. Объем В через электромагнитный клапан подключается к управляющему воздуху. Со стороны направляющего воздуха площадь больше, поэтому направляющая мембрана прижимается к верхней части корпуса клапана и изолирует объем А от окружающей среды.
Открытие Когда начинается очистка, электромагнитный клапан закрывает соединение (a) и открывается в окружающую среду (b), что означает, что объем B откачивается. Мембрана прижимается вверх (c), и объем A откачивается через 2 отверстия на внешней стороне корпуса клапана. Поршень быстро перемещается вверх за счет разности давлений на поршне. Сжатый воздух из напорного резервуара подается через импульсную трубку в виде импульса и далее в ряд фильтровальных рукавов.
Закрытие Соленоид закрыт для внешней среды и открыт для подачи управляющего воздуха. Мембрана управления прижимается к сиденью. Давление над плунжером выравнивается с давлением в резервуаре через щель между плунжером и "лошадкой", и плунжер перемещается вниз к импульсной трубке и завершает импульс очистки. Время выполнения последовательности (от открытия до закрытия клапана) зависит от требований процесса, т.е. объема подаваемого воздуха на импульс и гарантированных выбросов.

5. Установка

5.1 Инструкция по сборке

обратите внимание!

Перед сборкой блоков OPTIPOW очень важно тщательно очистить внутреннюю поверхность напорного бака. Любая частица, попавшая в бак, может в будущем привести к серьезным проблемам с работой импульсных клапанов.

Клапан OPTIPOW стандартно предназначен для вертикальной установки. Если клапан должен работать в горизонтальном положении, необходимо использовать дополнительную внутреннюю пружину. Таким образом, при создании давления в системе очистки поршень всегда будет находиться в закрытом положении.

OPTIPOW обычно поставляется как единое целое в специальной упаковке. Подробные инструкции по монтажу отдельных деталей приведены на сборочном чертеже OPTIPOW.

При монтаже клапанов сначала распакуйте их.

Убедитесь, что на клапане нет видимых повреждений.

Убедитесь, что внутри клапана нет посторонних предметов.

Убедитесь, что верхняя часть импульсной трубки гладкая, без заусенцев.

Номера позиций, указанные ниже, соответствуют указанным на рисунке 1.

Установите поршень (поз. 4) на верхнюю часть импульсной трубки. Смажьте уплотнительное кольцо на внешней стороне корпуса клапана (поз. 1) и совместите корпус с поршнем. При установке импульсного клапана следите за тем, чтобы не повредить уплотнительное кольцо. Поверните корпус так, чтобы соленоид был направлен в правильном направлении. Закрутите четыре болта пальцами как можно дольше, а затем выполните последнюю регулировку инструментом крест-накрест, чтобы избежать повреждения уплотнительного кольца. Момент затяжки в соответствии со спецификациями.

обратите внимание!

Корпус клапана чувствителен к ударам по нижней части корпуса (см. рисунок ниже).

Если корпус подвергся удару и поршень не может перемещаться вверх и вниз внутри корпуса, вы можете использовать молоток или конический инструмент для восстановления формы отводов корпуса, что позволит поршню свободно перемещаться вверх и вниз.

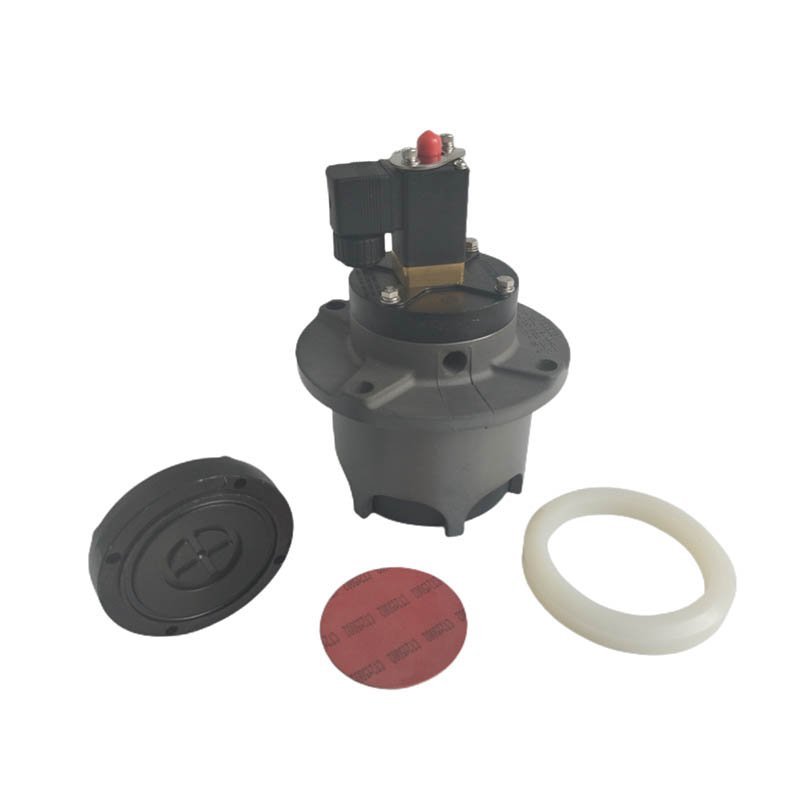

5.2 Указания по установке запасных частей

При получении устройства OPTIPOW в качестве запасной части необходимо учитывать некоторые дополнительные моменты при установке.

Перед извлечением неисправного устройства OPTIPOW из бака высокого давления проверьте следующее.

• Перед установкой клапанов сначала распакуйте их.

• Убедитесь, что на клапане нет видимых повреждений.

• Убедитесь, что внутри клапана нет посторонних предметов.

• Проверьте этикетку соленоида, правильно ли установлен тип.

• ВНИМАНИЕ!  Убедитесь, что давление в напорном баке сброшено до уровня окружающей среды.

обратите внимание!

Из-за опасности попадания в резервуар твердых частиц, влаги и других посторонних предметов никогда не оставляйте напорный резервуар без присмотра с открытым отверстием в резервуаре. Если выполнить работу не удается, установите старый блок OPTIPOW заново или закройте отверстие другим способом. Никогда не создавайте давление в незаконченном резервуаре.

Демонтируйте предназначенный для этого блок OPTIPOW.

Проверьте состояние внутренней части резервуара высокого давления на наличие частиц, влаги и т.д.

При необходимости очистите внутреннюю поверхность резервуара пылесосом до тех пор, пока результат не будет зафиксирован в архиве.

При монтаже запасной части OPTIPOW следуйте инструкциям по монтажу, приведенным в разделе 5.1.

5.3 Подключение пилотного воздуха

Подача управляющего воздуха для соленоида осуществляется из подводящего трубопровода в напорный бак. Трубопровод для подачи управляющего воздуха является общим для всех клапанов в одном баке и подсоединен перед главным запорным клапаном соответствующего бака. Труба должна иметь запорный клапан и обратный клапан, которые обеспечивают поддержание давления даже в том случае, если давление снижается во время пульсации.

Примечание: Если используется отдельный трубопровод для подачи вспомогательного воздуха, то давление вспомогательного воздуха должно быть приблизительно равно давлению в резервуаре. Слишком высокое давление приведет к остаточной деформации мембраны, что сократит срок службы и отрицательно скажется на работе импульсной очистки.

6.Тестирование установки

Общие

Когда все импульсные клапаны смонтированы, необходимо протестировать резервуар на герметичность, а также проверить работу отдельных импульсных клапанов. Принципы тестирования и приемлемые результаты должны соответствовать приведенному ниже описанию.

Процедура тестирования резервуара

1.Надежно закрепите весь узел на полу или на неподвижном испытательном приборе, а затем увеличьте давление в резервуаре до 200 кПа (2 бар). Обратите внимание, что давление подаваемого воздуха должно быть таким же. Устраните возможную утечку в соединениях.

Если давление в баке не удается восстановить, проверьте следующие пункты:

Если есть утечка через отверстия для отвода воздуха "В".

一 Проверьте, подключен ли контрольный воздуховод и нет ли утечек в соединениях.

一 Замените электромагнитный клапан. Обратите внимание на положение метки на боковой стороне соленоида относительно Прорезь в верхней крышке при установке.

Если какой-либо клапан протекает, демонтируйте его и убедитесь, что погружной клапан работает свободно.

При необходимости очистите поверхности.

Если это обычная утечка, демонтируйте все клапаны и проверьте измерение "А”, рис. 8. При необходимости обработайте поверхность импульсной трубки. Обратите внимание, что после обработки верхняя часть импульсных трубок должна быть отполирована, чтобы избежать острых краев, и, наконец, резервуар должен быть очищен.

2.Отключите подачу воздуха.

3.Следите за снижением давления в резервуаре в зависимости от времени. Допустимое снижение давления составляет 50 кПа в минуту. Даже при более высокой утечке продолжайте до 4.

4.Проверьте работу каждого клапана с помощью давления в 200 кПа. Повторите это действие в течение 3 циклов.

5.Повторите, начиная с пункта 3. Если утечка по-прежнему велика, попробуйте выяснить, какой клапан протекает сильнее других, демонтируйте его и проверьте уплотнительную поверхность погружения, а затем повторно измерьте "А". При необходимости обработайте поверхность с нужным допуском.

6.Установите клапан и снова начните с 3. Это следует повторять до тех пор, пока не будет достигнут приемлемый результат.

7.Окончательный результат тестирования должен быть задокументирован для каждой единицы резервуара в соответствии с примером, приведенным в приложении А. Копия результата должна быть возвращена заказчику, а также приложена к резервуару высокого давления при поставке.

7. Схема ошибок и их обнаружения

Общие

В случае возникновения проблем или сбоя во время тестирования, пожалуйста, свяжитесь с нашей службой поддержки.

Обнаружение ошибок

Неудача

Возможное решение/Проверка

Клапан не пульсирует:

Был ли повернут соленоид при повторной сборке?

Подключение контрольного воздуха выполнено в соответствии с инструкциями, уровень давления правильный?

В баке и/или клапане обнаружены частицы (требования к качеству воздуха приведены в приложении В)?

Условия эксплуатации в норме (температура и т.д.)?

Отверстия для отвода воздуха полностью открыты (мусор не перекрывает поток воздуха из контрольного клапана)?

Проверьте, включен ли клапан включения/выключения, правильно ли установлен невозвратный клапан

Правильно ли подключен электрический соленоид?

Протекающий клапан:

Проверка герметичности выполнена успешно (инструкции)?

Все болты установлены с правильным моментом затяжки?

Уплотнительное кольцо не повреждено?

Мембрана в хорошем состоянии (не деформируется и эластична)?

Проверьте уплотнительное кольцо на соленоиде.
