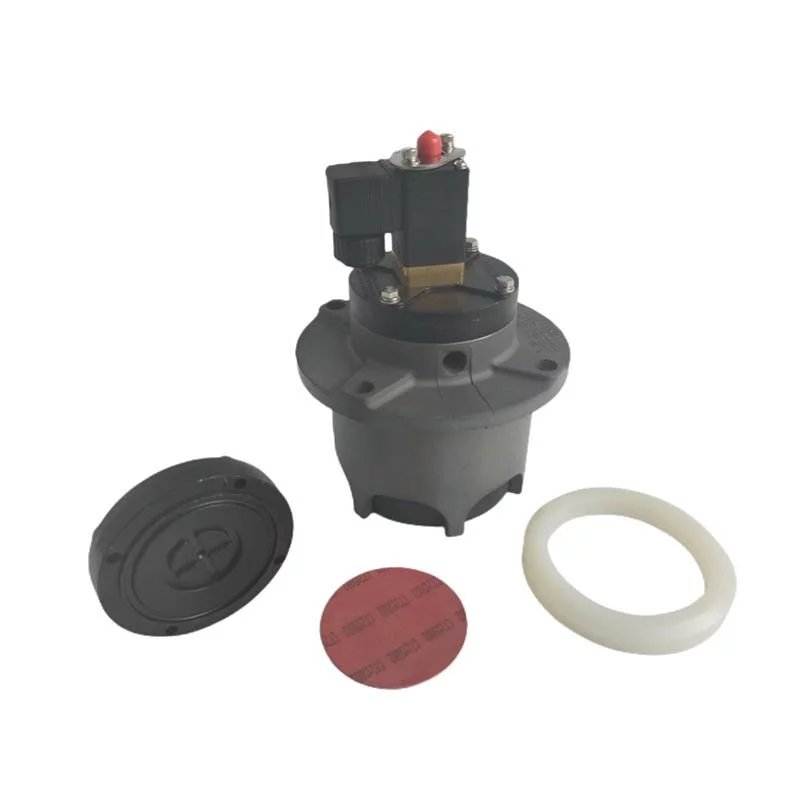

Прямоугольные импульсные электромагнитные клапаны являются «выключателем» сжатого воздуха в системе продувки и очистки пылеудаляющих установок с пульсовыми мешковыми фильтрами.Прямоугольный импульсный электромагнитный клапан устанавливается непосредственно на воздушный коллектор, обеспечивает лучшую продольную продувку и имеет меньшие потери рабочего воздушного источника. Он подходит для эксплуатации в условиях широкого диапазона давления воздуха.

Электромагнитный импульсный клапан представляет собой угловой клапан с углом 90° между входом и выходом. Он предназначен для установки на воздушном ресивере и трубопроводе продувки пылеудаления, обеспечивает плавное течение воздуха и способен подавать импульсы газа для очистки от пыли, соответствующие требуемым параметрам.

Технические требования к процессу

1.Рабочее давление изделия составляет 0,1–0,7 МПа, рабочая среда – воздух, очищенный от масла и влаги.

2.При номинальном давлении источника воздуха и при рабочем напряжении прямоугольного импульсного электромагнитного клапана, равном 85% от номинального, время открытия электромагнитного импульсного клапана должно составлять менее 0,03 с.

3.При давлении рабочего воздуха 0,1 МПа импульсный клапан должен надежно закрываться.

4.Изделие должно выдерживать давление источника газа до 0,8 МПа.

5.В заданных условиях окружающей среды изоляционное сопротивление электромагнитной катушки относительно корпуса должно превышать 1 МОм.

6.При температуре окружающей среды от +5 °C до +35 °C и относительной влажности не более 85% электромагнитная катушка должна выдерживать испытательное напряжение 250 В, частотой 50 Гц, в течение 1 минуты без пробоя изоляции относительно корпуса.

7.Прямоугольный импульсный электромагнитный клапан должен сохранять нормальную работоспособность после вибрационных испытаний: частота 20 Гц, полная амплитуда 2 мм, длительность испытаний 30 минут.

8.При нормальных условиях эксплуатации суммарный ресурс работы мембраны должен превышать 1 000 000 циклов.

9.Поверхность клапана не должна иметь повреждений: отслоений покрытия, царапин, заусенцев и других дефектов.

10.Клапан подачи воздуха для крупногабаритного электромагнитного импульсного клапана ультранизкого давления с вращательной подачей работает при давлении менее 0,1 МПа на сжатом воздухе. Его работа не нарушается при одновременном потреблении воздуха другими потребителями в сети, функционирование стабильное и надежное.
