Высокопроизводительный импульсный распылительный клапан серии Goyen T: надежное решение для удаления промышленной пыли​

一.описание

Высокоэффективный мембранный клапан с резьбовым соединением.Опциональная встроенная система управления пилотом или удаленная система управления пилотом.Выходное отверстие расположено под углом 90° к входному отверстию.

二.применимый

Подходит для пылеуловителей, особенно для систем фильтрации с обратной импульсной струей, включая рукавные фильтры, картриджные фильтры, фильтры-оболочки, керамические фильтры и фильтры из спеченного металлического волокна.

三.строительство

1.Корпус клапана: алюминиевый сплав (литье под давлением)

.Наконечник: нержавеющая сталь 304

3.Якорь: нержавеющая сталь 430FR

4.Уплотнение: нитриловый каучук или фторкаучук (усиленный)

5.Пружина: нержавеющая сталь 304

6.Винт: нержавеющая сталь 302

7.Посадочное место диафрагмы: PA-6 (стандартное), мягкая сталь с покрытием из фторкаучука или полиэтилена высокой плотности.

四.Операция

1.Рекомендуемый диапазон времени срабатывания импульса: 50-500 миллисекунд

2.Рекомендуемый интервал между импульсами: 1 минута или более

五.Поддержка

Перед выполнением любого технического обслуживания системы убедитесь, что компоненты полностью изолированы от источника давления и источника питания.Запрещается повторно подавать давление и мощность до полной сборки клапана.Мембрану и направляющие детали следует проверять один раз в год.

六.устанавливать

1.Подготовьте трубу подачи воздуха и выдувную трубку в соответствии со спецификациями клапана.Избегайте установки клапана под резервуаром для хранения газа.

2.Убедитесь, что на резервуарах для хранения газа и трубопроводах нет грязи, ржавчины или других твердых частиц.

3.Убедитесь, что подаваемый воздух чистый и сухой.

4.Установите клапан на впускной патрубок и подсоедините к клапану выдувную трубку, чтобы избежать попадания излишков герметика на резьбу внутрь клапана.

5.Подсоедините электрические компоненты электромагнитного клапана или подключите контрольный порт RCA к контрольному клапану (применимо только к клапанам RCA).

6.Подайте в систему среднее давление и проверьте установку на герметичность.

7.Полностью увеличьте давление в системе.

8.Проверьте распыление, проверьте, нормально ли оно работает и есть ли четкий звуковой сигнал пульса.

七.вес

八.обслуживание

九.характеристики и эксплуатационные характеристики продукта

Диапазон давления: 30(5) - 860(125) кПа (фунт/кв. дюйм)

Диапазон температур:

Нитриловые уплотнения: -40℃ (-40°F) до 82℃ (179.6°F)

Фторэластомерные уплотнения: -29℃ (-20.2°F) до 232℃ (449.6°F)

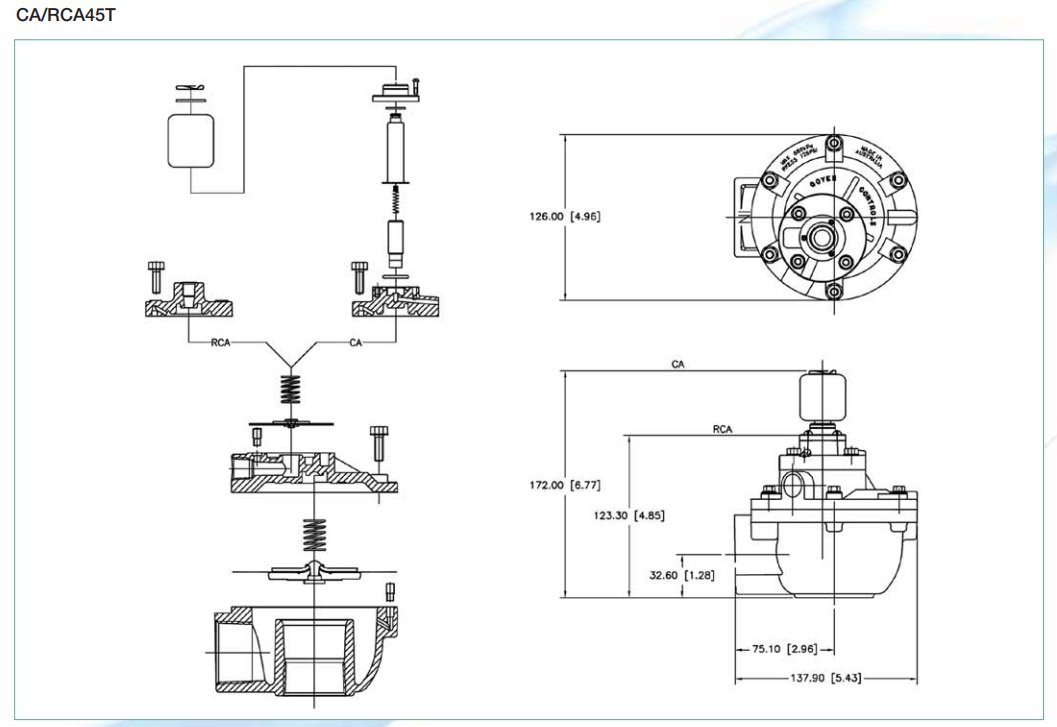

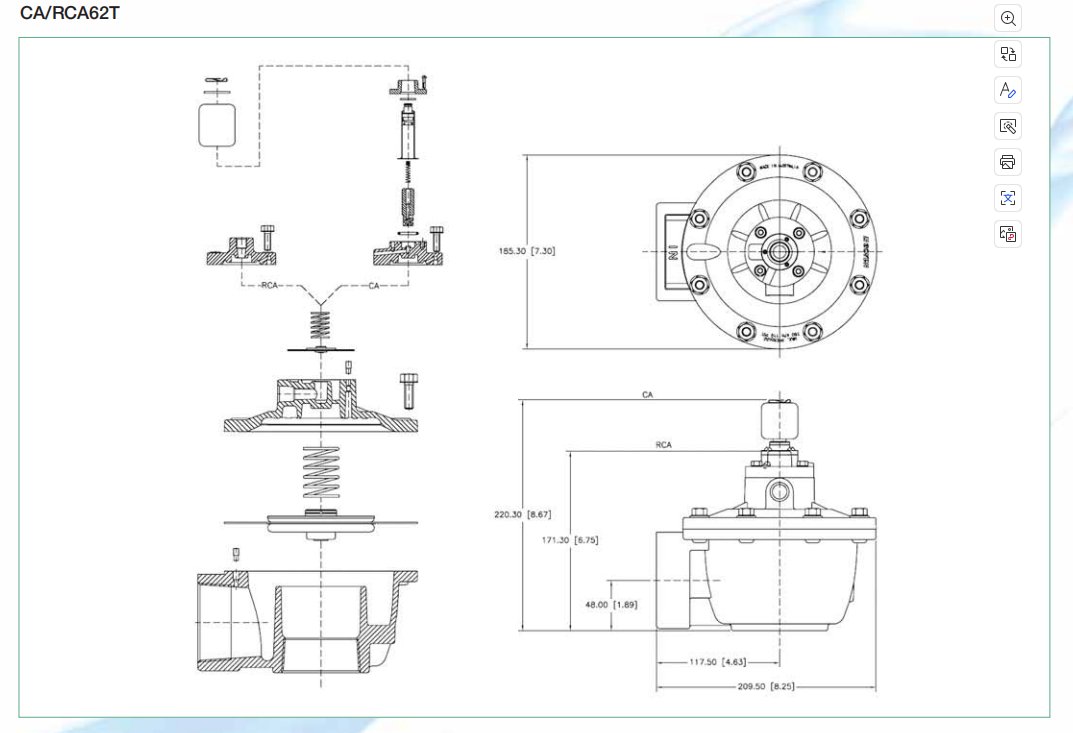

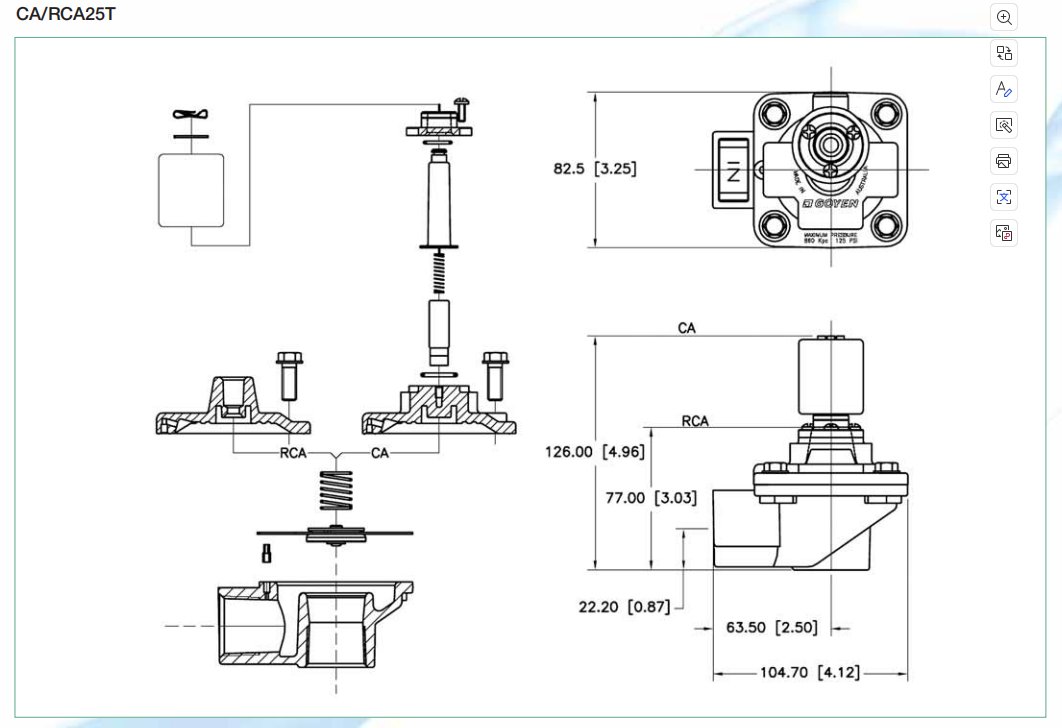

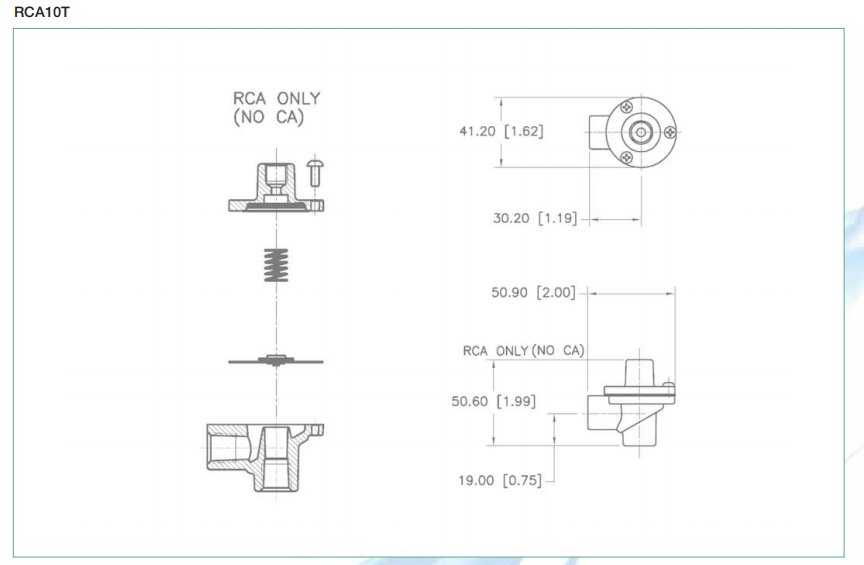

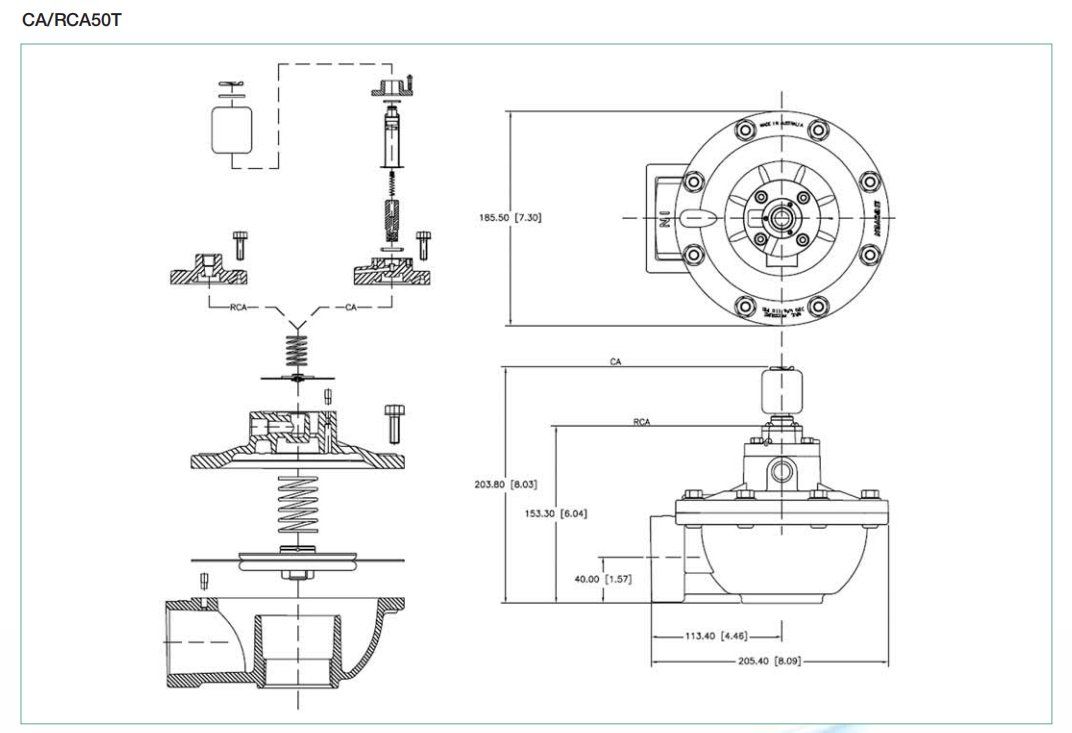

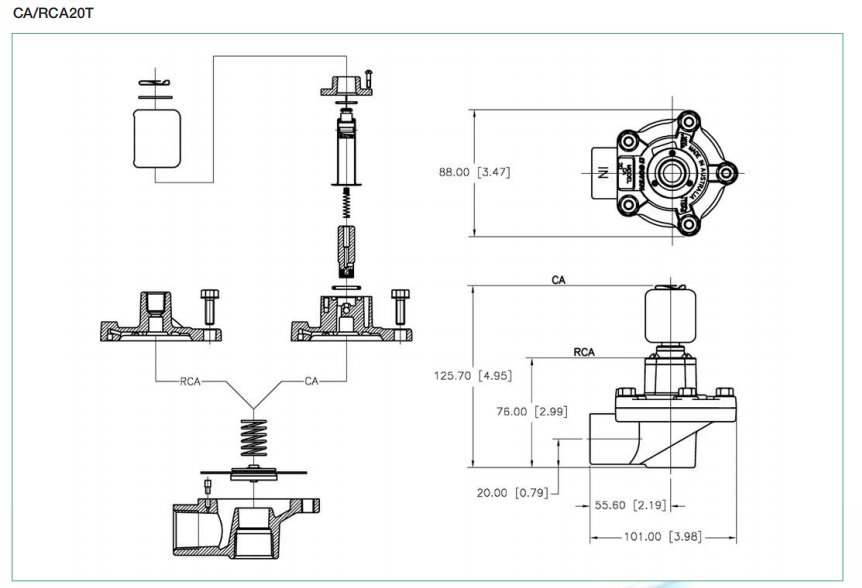

十.размеры
