КР939СБ3 - Комбинированный датчик вибрации, температуры и оборотов

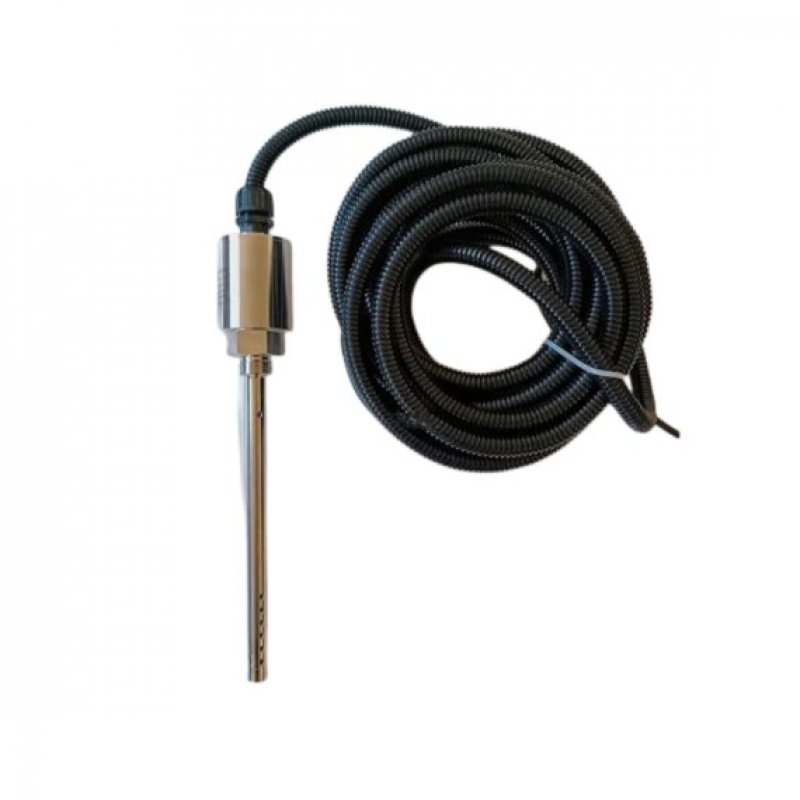

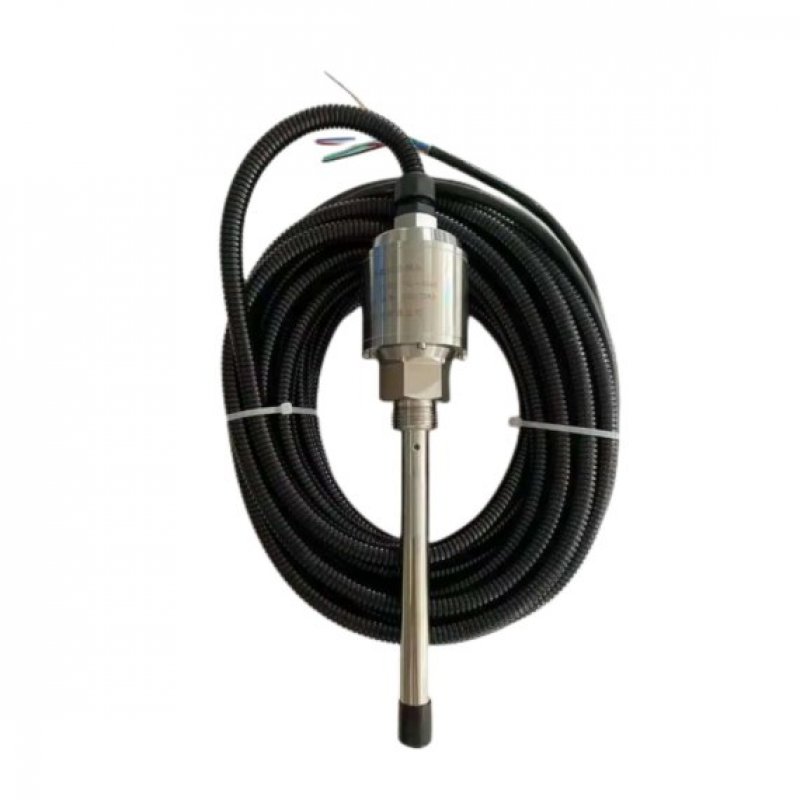

Универсальный комбинированный датчик KR939SB3 (уровень масла, температура, вибрация)

Датчик KR939SB3 представляет собой комбинированный датчик общего назначения, предназначенный для использования в системе мониторинга безопасности вентилятора градирни. Он может быть подключен к различным стандартным вторичным приборам или системам сбора данных и управления (АСУ ТП, ПЛК и т.д.).

Датчик применяется для контроля безопасной работы редуктора вентилятора. В его корпусе интегрированы схемы измерения, преобразования и передачи сигналов температуры, уровня масла и вибрации, обеспечивающие прямой выходной сигнал. Стандартный токовый сигнал 4–20 мА, соответствующий контролируемым параметрам безопасности, позволяет использовать датчик с различными универсальными вторичными приборами или компьютерными системами цифрового сбора данных и мониторинга.

Принципы измерения:

1.Температура:измерение осуществляется с помощью платинового термопреобразователя сопротивления (RTD) и полупроводниковой интегральной схемы.

2.Вибрация:вибрационный датчик выполняет сбор сигнала механического ускорения, который затем обрабатывается полосовым фильтром, интегрируется и преобразуется в истинное среднеквадратичное значение (СКЗ) с помощью усилителя-преобразователя. Это позволяет преобразовать форму сигнала вибрации в эффективное значение в рабочей полосе частот.

В результате сигналы, соответствующие температуре масла, уровню и вибрации, преобразуются в отдельные токовые выходы 4–20 мА.

Основные технические характеристики и показатели

Наружные и монтажные конструкции:

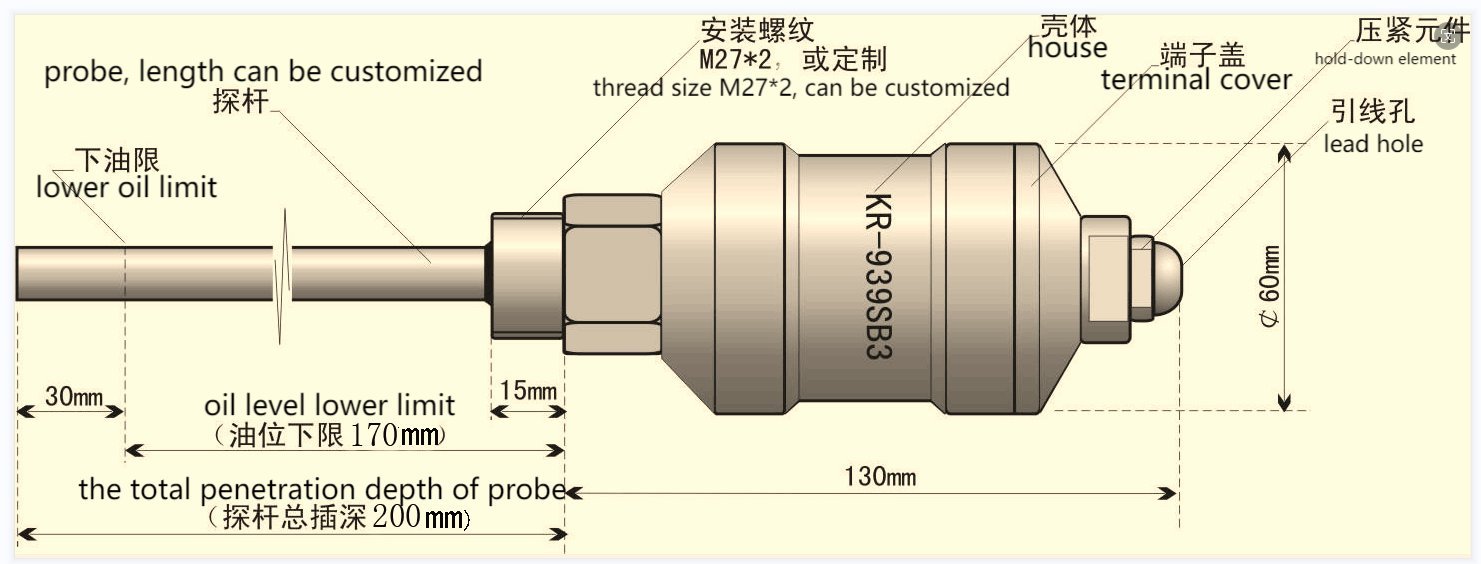

Комбинированный трехпараметрический датчик KR939SB3, имеющий форму внешней резьбы, устанавливается в резьбовое установочное отверстие редуктора вентилятора, а стержень датчика вставляется в редуктор, чтобы измерять температуру смазочного масла, уровень смазочного масла и сигнал вибрации редуктора в редукторе, и завершите вывод преобразования. Технические характеристики резьбы и измерительных вставок должны быть указаны при заказе.

Характеристики для измерения температуры:

Диапазон измерения температуры смазочного масла: 0~100 ℃ ，

Общая погрешность измерения температуры: ±1℃

Характеристики измерения уровня масла:

Диапазон измерения уровня смазочного масла: 0~50㎜ (10 мм для коробки передач при нормальном уровне масла),

Максимальная погрешность измерения уровня масла: <= ±1㎜

Температура окружающей среды от -40 до 65°C (Устойчивость к экстремальным температурам от -50 до 150°C)

Характеристики измерения вибрации:

Диапазон измерения вибрации: 0~20 ㎜/с, результат измерения пропорционален эффективному значению виброскорости (RMS). Диапазон частот измерения вибрации: 10~1000 Гц, максимальная погрешность измерения вибрации: <=±1㎜/с

Характеристики выходного сигнала:

Выходной ток активного типа: DC/4~20 мА, Требования к пассивной резистивной нагрузке

Максимальное сопротивление нагрузки: < 300 Ом

Характеристики источника питания:

Рабочее напряжение: DC/24 В ±4 В，

Максимальное защитное напряжение: DC/30 В ，

Номинальный ток: ПОСТОЯННЫЙ ток / 80 мА,

Максимальный мгновенный рабочий ток: 120 мА，

Внутреннее напряжение Диапазон температур окружающей среды: -20 ~ 80 ℃，

Диапазон влажности окружающей среды: 0 ~ 100％ (Порт герметизирован уплотнениями из силиконовой резины серии 704)

Электрические соединения:

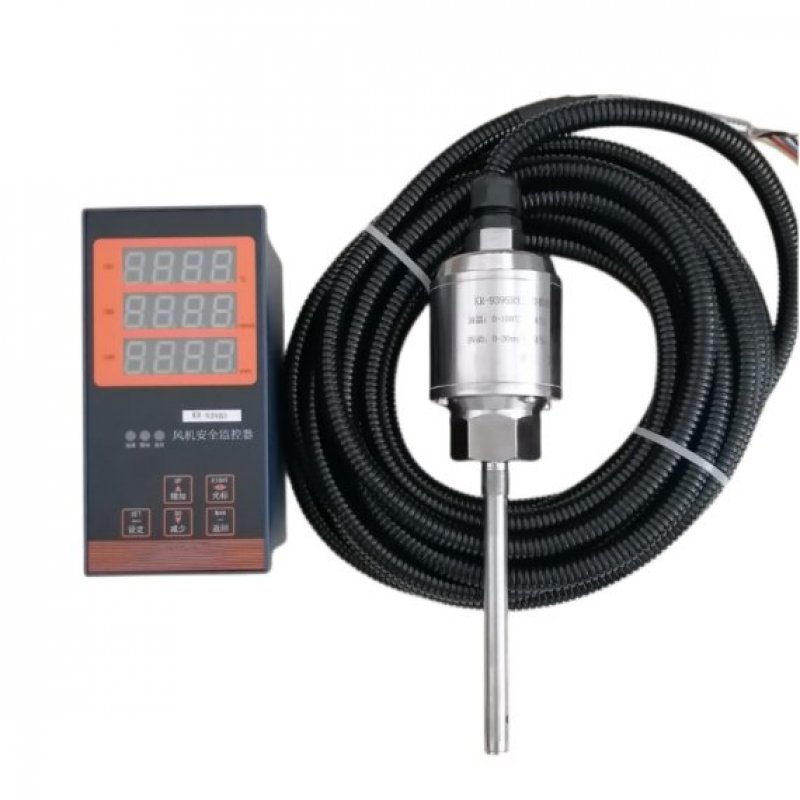

Трехпараметрический комбинированный датчик KR-939SB3 применяется к комбинированному датчику для контроля безопасной работы вентиляторов градирни. Датчик, схемы преобразования и передачи данных для измерения температуры масла в коробке передач, уровня масла и сигналов механической вибрации вентилятора встроены в датчик. Датчик непосредственно выдает сигналы стандартного тока напряжением 420 мА, соответствующие этим параметрам безопасности. Комбинированный трехпараметрический датчик KR-939SB3 может быть подключен к компьютерным системам измерения и управления DCS и PLC для использования.

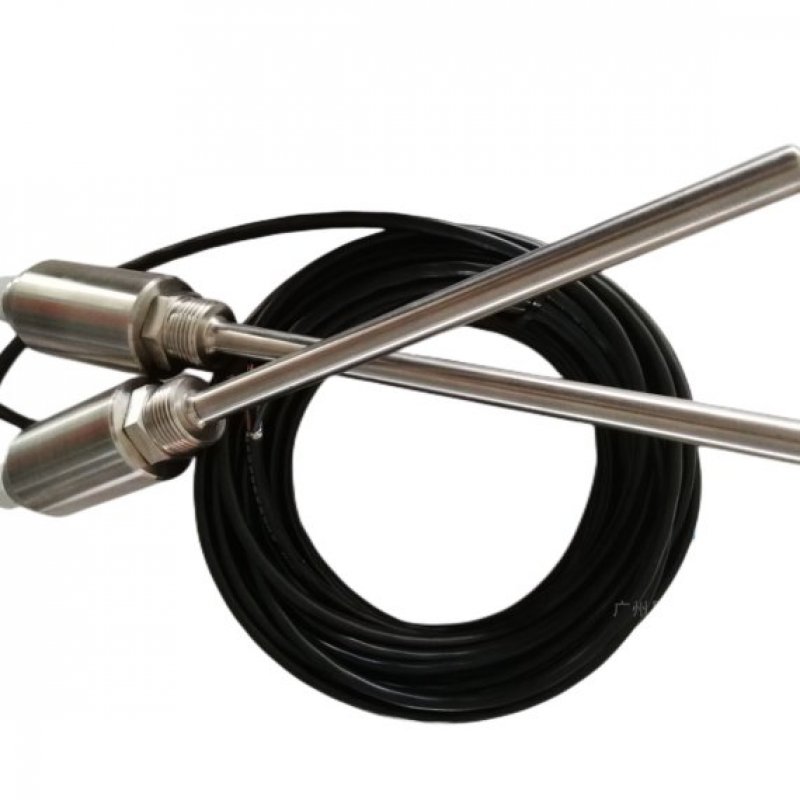

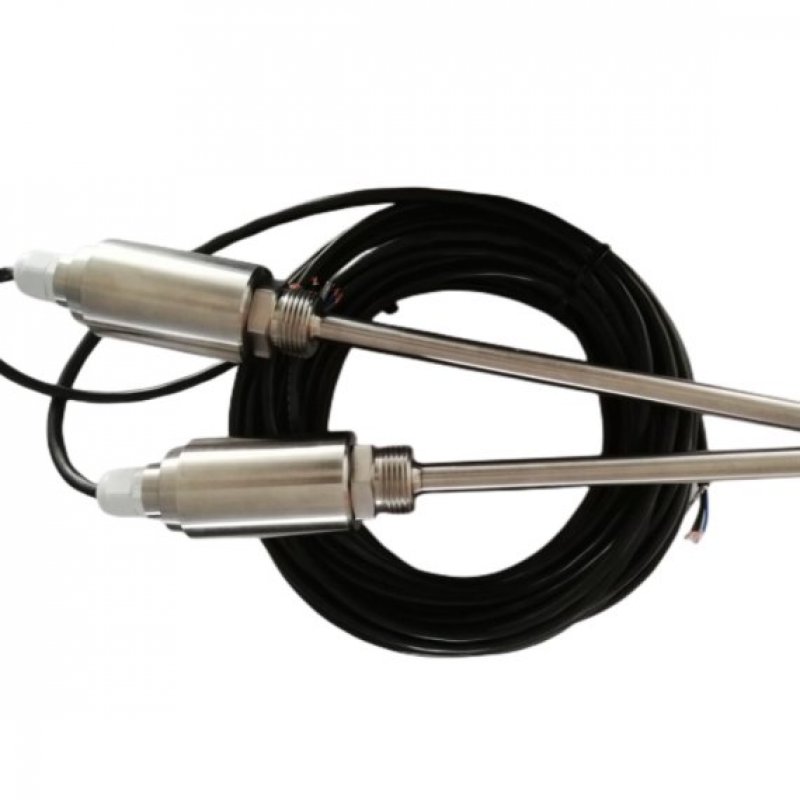

Описание товара

Используйте установку:

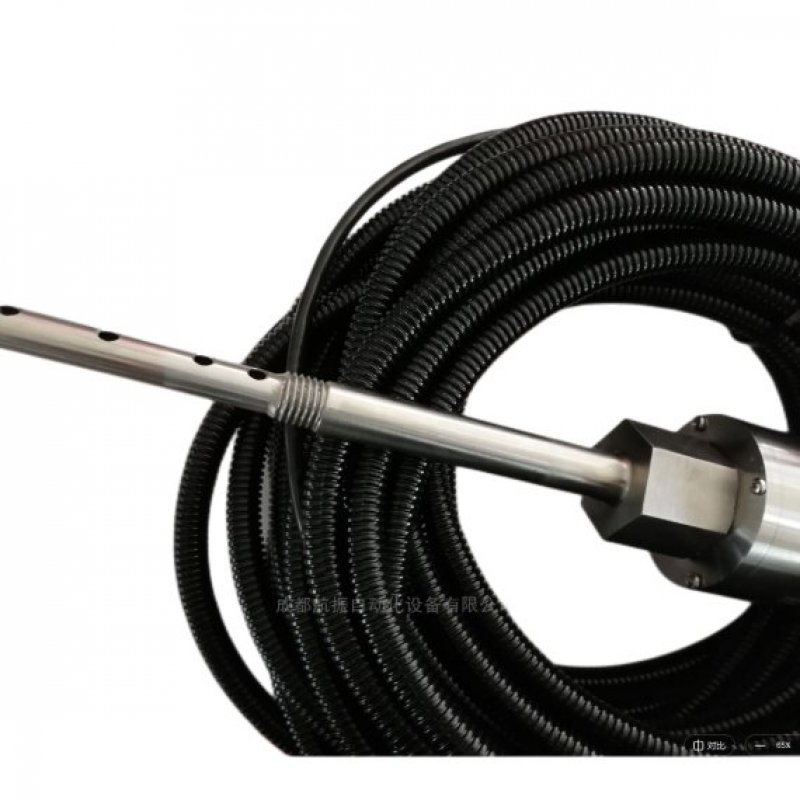

Встроенный трехпараметрический комбинированный датчик KR-939SB3 устанавливается в резьбовое отверстие в верхней части редуктора вентилятора (или другого тестируемого оборудования) в виде наружной резьбы. Измерительный стержень вставляется в коробку передач для определения температуры смазочного масла, уровня смазочного масла и сигналов вибрации коробки передач в коробке передач, а также для завершения передачи и вывода данных.

Технические параметры:

1.Характеристики измерения температуры: диапазон измерения температуры смазочного масла: 0100, полная погрешность измерения температуры ±3

2.Характеристики измерения уровня масла: диапазон измерения уровня смазочного масла: - 1040 ㎜ Полная погрешность измерения уровня масла amp; plusmn; 5 ㎜

3.Vibration measurement characteristics: vibration measurement range: 020 ㎜/s, measurement output is proportional to the true effective value (RMS) of vibration speed, vibration measurement frequency band range: 101000 HZ, vibration measurement comprehensive error amp; plusmn; 1 ㎜/s

4.Характеристики выходного сигнала: Выходной ток: 420 мА 5.Характеристики источника питания: 24 В постоянного тока 6. Характеристики окружающей среды: Диапазон температур окружающей среды: -2080, диапазон влажности окружающей среды: 0100%
