Тип прибора: Комбинированный трехпараметрический датчик (вибрация, температура, уровень)
Модель: SWZQ-3C / SWZQ-3C1 (взрывозащищенное исполнение Ex)
Контролируемые параметры:
• Вибрация: 0–20 мм/с (СКЗ виброскорости, выход 4–20 мА)
• Температура: 0...+100°C (термосопротивление Pt100 / 4–20 мА)
• Уровень масла: дискретный / аналоговый контроль предельного уровня
Выходной сигнал: Стандартный токовый выход 4–20 мА (двухпроводная / трехпроводная схема)
Присоединительная резьба: M27×2 (или под заказ по чертежу)
Степень защиты: IP65 / IP67 (полная пыле- и влагозащита для работы в градирнях)
Диапазон температур: от -40°C до +85°C (адаптирован к экстремальным условиям РФ)
Назначение: Непрерывный вибромониторинг редукторов вентиляторов градирен, дымососов и насосов
Срок отгрузки: 3–5 рабочих дней (уточняйте наличие у менеджера)
Оплата и доставка: Безналичный расчет T/T (в юанях), прямые поставки в любой регион РФ
Промышленная виброзащита АСУ ТП
Универсальный измерительный зонд «3 в 1» для непрерывного безаварийного контроля редукторов вентиляторов градирен, дымососов и насосных агрегатов: Вибрация (виброскорость) + Температура масла (Pt100) + Предельный уровень масла.

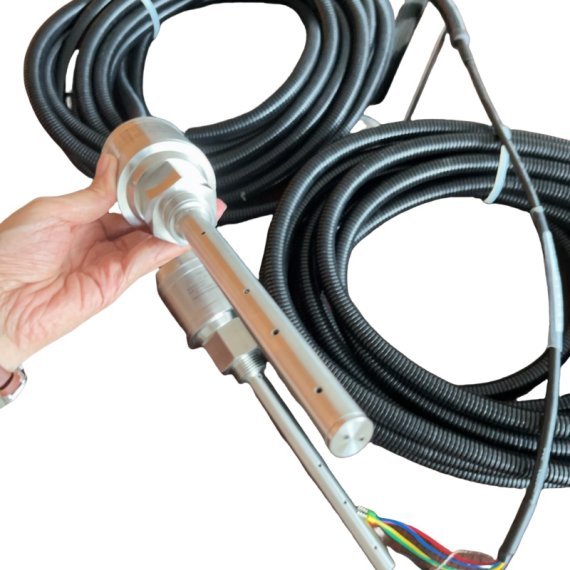

Внешний вид зонда SWZQ-3C1 в металлическом бронерукаве
1. Замена 3-х приборов одним врезным отверстием:
Монтируется в стандартное резьбовое отверстие масляного картера редуктора. Исключает сверление дополнительных технологических люков.
2. Стойкость к условиям градирни (100% влажность и перепады Т°):
Корпус и погружной зонд из нержавеющей стали AISI 304/316, кабель защищен гибким металлорукавом из нержавейки, полностью герметичен (IP67).
3. Адаптирован к климату РФ и СНГ (от -40 °C):
Стабильный холодный пуск без ложных срабатываний при обледенении вентилятора и застывании смазки.
4. Прямой выход 4–20 мА в SCADA / PLC:
Двухпроводные токовые петли легко интегрируются в контроллеры ОВЕН, Siemens, Schneider Electric без промежуточных вторичных блоков.
Встроенный пьезоэлектрический акселерометр измеряет среднеквадратическое значение (СКЗ) виброскорости. Мгновенно выявляет дисбаланс лопастей, дефекты зубьев редуктора, несоосность валов и износ подшипников.
Высокоточный платиновый элемент Pt100 класса А погружен непосредственно в масляную ванну картера. Контролирует перегрев масла при перегрузке или масляном голодании зацеплений.
Герконовый датчик с магнитным кольцевым поплавком. При утечке масла через сальниковые уплотнения ниже критической отметки замыкает/размыкает сухой контакт реле аварийной остановки.
| Параметр | Технические данные |
|---|---|
| Модель изделия | SWZQ-3C / SWZQ-3C1 (взрывозащищенное/общепромышленное исп.) |
| Диапазон измерения вибрации | 0 ~ 20 мм/с (базовый), опционально: 0 ~ 50 мм/с RMS |
| Частотный диапазон вибрации | 10 Гц ~ 1000 Гц (соответствует ГОСТ ИСО 10816) |
| Диапазон измерения температуры | 0 °C ~ +100 °C (погрешность ≤ ±1%) |
| Контроль уровня масла | Дискретный (сухой контакт). Срабатывание при падении уровня ниже 10 мм от нормы |
| Выходные интерфейсы | Аналоговые 4–20 мА (для вибрации и Т°) + релейный выход (нормально-замкнутый/разомкнутый) |
| Напряжение питания | =24 В пост. тока (DC 18 ~ 30V) |
| Монтажная резьба зонда | М27×2 (стандарт) или трубная резьба G3/4", NPT3/4" (по ТЗ заказчика) |
| Длина погружной части зонда | 100 мм / 150 мм / 200 мм (выбирается под глубину картера) |
| Класс пылевлагозащиты | IP65 / IP67 (для условий открытых градирен с высокой влажностью) |
| Температура эксплуатации | от -40 °C до +85 °C |
Датчик вкручивается в штатное отверстие в верхней крышке картера или смотрового окна редуктора.
Длина погружного зонда должна обеспечивать полное погружение поплавка уровня масла и гильзы термометра в смазочный материал при рабочем уровне.
Кабель в бронерукаве прокладывается по элементам металлоконструкции градирни с фиксацией стяжками, исключая провисание и механическое истирание.
Подключение к шкафу автоматики производится по 6-жильной или 8-жильной схеме (маркировка проводов указана в паспорте изделия).
Вентиляторные градирни ТЭЦ и ГРЭС Оборотные циклы металлургических заводов Нефтеперерабатывающие комплексы (НПЗ) Химические и азотные комбинаты Дымососы и мощные промышленные эксгаустеры
Прямые расчеты: Принимаем оплату в китайских юанях (CNY) через банки без санкционных ограничений, а также через платежных агентов в рублях.
Доставка «под ключ»: Организуем авиа- и автодоставку (СДЭК, Деловые Линии, спецлинии Карго) с таможенным оформлением в любой город РФ.
Гарантия: 12 месяцев со дня ввода в эксплуатацию. Полный комплект технической документации на русском языке.
