Тип прибора: Комбинированный трехпараметрический датчик (вибрация, температура, уровень)

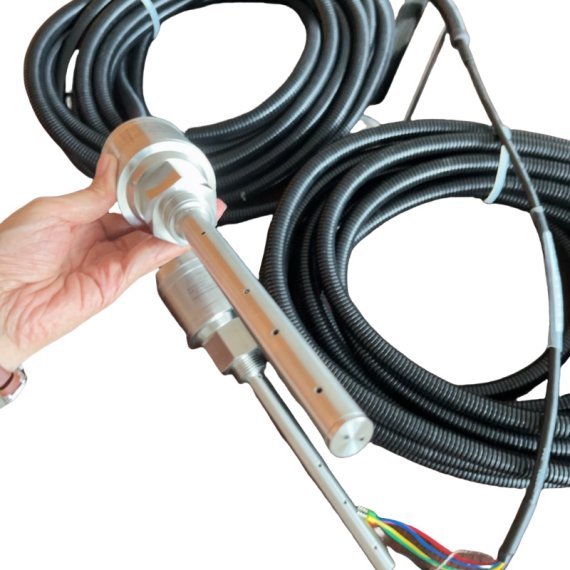

Комбинированный трехпараметрический датчик SWZQ-3C / SWZQ-3C1 — это многофункциональный промышленный измерительный преобразователь «три в одном», разработанный специально для непрерывного контроля состояния редукторов вентиляторов градирен, дымососов и насосных агрегатов. Прибор объединяет в одном нержавеющем зонде датчик виброскорости, платиновый термометр Pt100 и сигнализатор предельного уровня масла, обеспечивая комплексную виброзащиту ответственного оборудования.
| Модель прибора | SWZQ-3C / SWZQ-3C1 | Исполнение | Взрывозащищенное / промышленное |
| Диапазон виброскорости | 0 – 20 мм/с (СКЗ / RMS) | Частотный диапазон | 10 – 1000 Гц |
| Диапазон температуры | 0...+100 °C (погрешность ±1 °C) | Термоэлемент | Pt100 (платиновый терморезистор) |
| Контроль уровня масла | Сухой контакт (сигнализация аварии) | Допуск по уровню | ±10 мм (от нормы) |
| Выходной сигнал | 4–20 мА (отдельно Т° и вибрация) | Напряжение питания | 24 В пост. тока (18–30 В DC) |
| Монтажная резьба | M27×2 (глубина погружения по чертежу) | Степень защиты | IP67 (полная водонепроницаемость) |
| Температура среды | от -40 °C до +85 °C | Материал зонда | Нержавеющая сталь (AISI 304/316) |
Интеграция «3-в-1»: Установка одного датчика вместо трех независимых точек замера существенно снижает затраты на монтаж, кабельные трассы и уменьшает количество технологических отверстий в картере редуктора.
Прямое подключение к АСУ ТП: Стандартизированный аналоговый выход 4–20 мА подключается напрямую к промышленным контроллерам (Siemens, Schneider Electric, ОВЕН) без дополнительных барьеров и преобразователей.
Абсолютная влагозащита IP67: Внутренняя измерительная схема полностью залита компаундом, что гарантирует стабильную работу при 100% влажности и постоянном водяном тумане внутри градирни.
Бронированный маслостойкий кабель: Датчик комплектуется экранированным морозостойким кабелем в защитной оплетке, сохраняющим эластичность при температуре до -40 °C.
| Цвет провода | Назначение канала | Электрический сигнал |
| Красный (Red) | Питание +24V DC | +24 В постоянного тока |
| Синий (Blue) | Канал виброскорости (Vib) | 4–20 мА (0–20 мм/с) |
| Зеленый (Green) | Канал температуры (Temp) | 4–20 мА (0...+100 °C) |
| Желтый (Yellow) | Аварийный уровень масла (Level) | Сухой контакт (релейный выход) |
| Черный / Экран | Общий минус (GND) / Экран | Заземление шкафа автоматики |
Вентиляторы градирен ТЭЦ и АЭС:
Непрерывный виброконтроль и мониторинг температуры редукторов циркуляционных градирен.
Аппараты воздушного охлаждения (АВО):
Защита подшипниковых узлов и приводов вентиляторов на НПЗ и газохимических предприятиях.
Тяжелые промышленные дымососы:
Мониторинг масляных ванн и уровня вибрации подшипников скольжения и качения.
Поставки от завода-изготовителя (Qingdao Star Machine Technology Co., Ltd.):
Каждый датчик серии SWZQ проходит заводскую метрологическую поверку и опрессовку. Мы обеспечиваем полную техническую поддержку, поставку монтажных бобышек с резьбой M27×2 и оперативную доставку оборудования в любой регион Российской Федерации с расчетом в юанях.
