Что такое конструктивные особенности импульсного клапана?

Основные конструктивные особенности

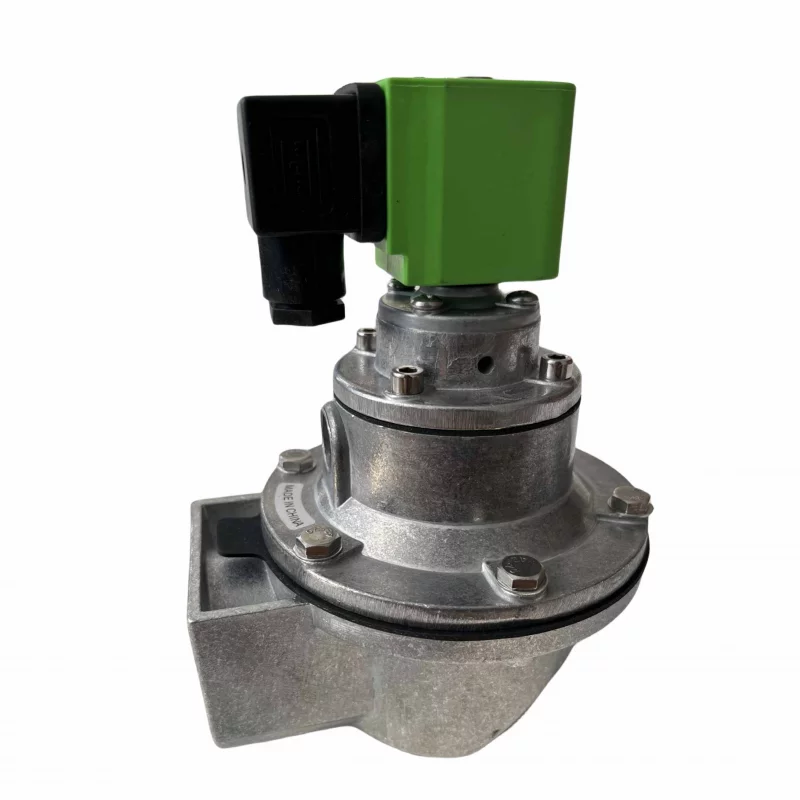

Типичный импульсный клапан состоит из следующих компонентов:

• Корпус клапана: обычно изготавливается из прочных материалов, таких как алюминий или нержавеющая сталь, для обеспечения устойчивости к высокому давлению и агрессивным средам.

• Диафрагма: гибкая мембрана, выполняющая функцию уплотнительного элемента. Она быстро открывается и закрывается, регулируя импульс воздуха.

• Соленоидная катушка: электромагнитный компонент, который получает электрический сигнал для приведения клапана в действие.

• Пружинный механизм: работает совместно с диафрагмой, обеспечивая быстрое закрытие после каждого импульса и предотвращая постоянную утечку воздуха.

• Входные и выходные отверстия: высокоточные резьбы (например, NPT) для надежного и герметичного соединения с трубопроводной системой.

• Пилотный клапан: небольшой клапан, управляющий потоком воздуха к основной диафрагме, что обеспечивает быстрое срабатывание при низком энергопотреблении.

Такая надежная конструкция обеспечивает выполнение клапаном миллионов циклов с минимальным техническим обслуживанием даже в сложных условиях эксплуатации.

Технические параметры:

Рабочее давление: 0,1 МПа – 0,7 МПа

Рабочая среда: очищенный воздух, обезжиренный и осушенный

Рабочее напряжение: 24 В постоянного тока, 220 В переменного тока, 110 В переменного тока

Рабочий ток: 800 мА / 60 мА

Условия эксплуатации: температура от –10 °C до +55 °C, относительная влажность не более 85%

Срок службы: 2–3 года или 1 миллион циклов включения/выключения

Время срабатывания при открытии: < 0,03 с (при 85% от номинального напряжения)

Сопротивление изоляции: > 1 МОм

Электрическая прочность: катушка электромагнита выдерживает в течение 1 минуты напряжение 250 В частотой 50 Гц без пробоя

Испытание на вибрацию: выдерживает вибрацию частотой 20 Гц с полной амплитудой 2 мм в течение 30 минут

Ресурс диафрагмы: ≥ 1 миллиона циклов

Требования к внешнему виду: поверхность корпуса клапана не должна иметь видимых повреждений, таких как отслоение краски, царапины или заусенцы

Почему важна структурная целостность

Конструкция и материалы, из которых изготовлен импульсный клапан, напрямую влияют на эффективность системы пылеулавливания. Качественно выполненный клапан обеспечивает:

Высокую энергетическую эффективность: точная работа минимизирует расход сжатого воздуха.

Долгий срок службы: коррозионно-стойкие материалы и прочная диафрагма снижают износ.

Надежную работу: стабильные и быстрые импульсы предотвращают засорение фильтров и поддерживают тягу системы.

При выборе импульсного клапана всегда учитывайте эти конструктивные особенности и параметры, чтобы обеспечить оптимальную совместимость с давлением, напряжением и условиями окружающей среды вашей системы. Правильно подобранный импульсный клапан — это инвестиция в производительность и долговечность всей вашей эксплуатации. Для специализированных применений часто доступны индивидуальные конфигурации импульсного клапана, удовлетворяющие уникальным требованиям.
