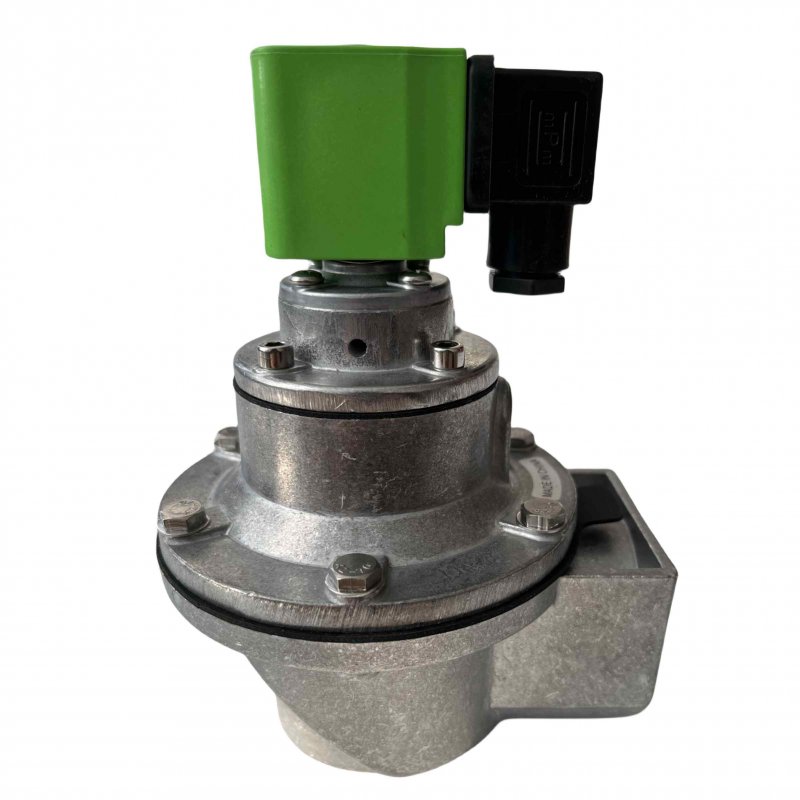

Клапан импульсный электромагнитный DMF-Z-40S для пылеулавливания и рукавных фильтров

Описание продукта:

Импульсный клапан DMF-Z-40S представляет собой угловой клапан, используемый в системе импульсной продувки рукавных фильтров с импульсной струйной очисткой. Он обладает высокой эффективностью при очистке широкого спектра фильтрующих элементов, включая круглые рукава, плоские рукава, элементы неправильной формы, металлические волокнистые рукава, а также фильтровальные патроны, керамические трубы и спечённые пластиковые пластины. Импульсный клапан может подключаться к воздушным ресиверам и продувочным трубам пылеулавливающего оборудования для формирования необходимых импульсов очистки.

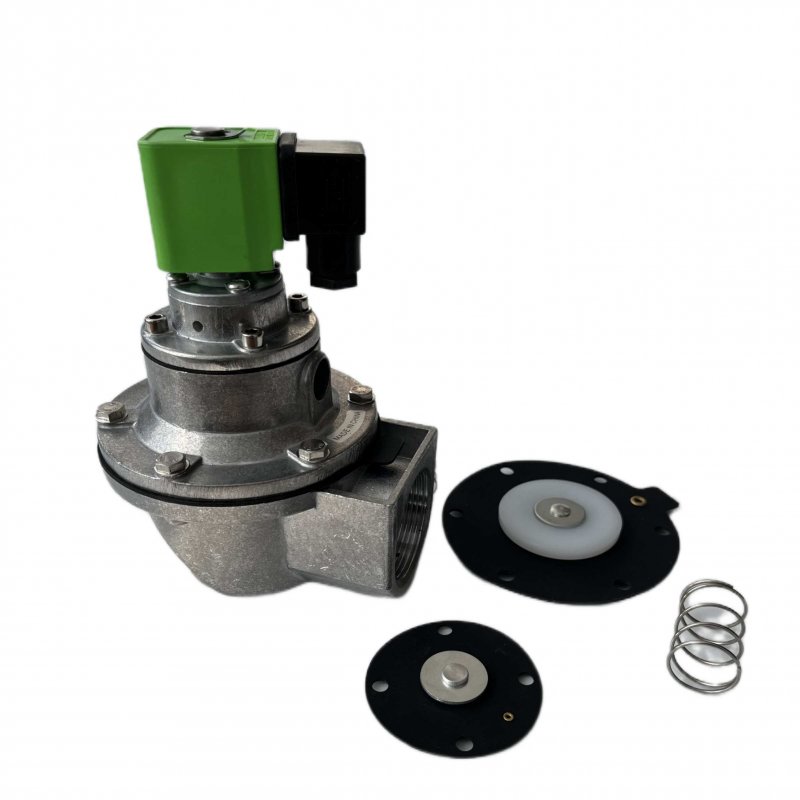

Клапан имеет угловую конструкцию с расположением входного и выходного отверстий под углом 90 градусов. Корпус и крышка клапана выполнены из литого алюминиевого сплава с антикоррозионным покрытием, а диафрагма представляет собой металлорезиновое композитное уплотнение. Принцип работы основан на разделении диафрагмой передней и задней воздушных камер. При подаче электромагнитного сигнала происходит сброс давления в задней камере, что инициирует импульсную продувку. Электромагнитные импульсные клапаны отличаются простой конструкцией, низкой стоимостью, удобством монтажа и обслуживания, высоким быстродействием и низким энергопотреблением. Диапазон рабочих температур составляет от –10 °C до +55 °C. Срок службы клапана составляет 2–3 года или 1 миллион циклов открытия/закрытия.

Технические параметры:

Рабочее давление: 0,1 МПа – 0,7 МПа

Рабочая среда: очищенный воздух, обезжиренный и осушенный

Рабочее напряжение: 24 В постоянного тока, 220 В переменного тока, 110 В переменного тока

Рабочий ток: 800 мА / 60 мА

Условия эксплуатации: температура от –10 °C до +55 °C, относительная влажность не более 85%

Срок службы: 2–3 года или 1 миллион циклов включения/выключения

Время срабатывания при открытии: < 0,03 с (при 85% от номинального напряжения)

Сопротивление изоляции: > 1 МОм

Электрическая прочность: катушка электромагнита выдерживает в течение 1 минуты напряжение 250 В частотой 50 Гц без пробоя

Испытание на вибрацию: выдерживает вибрацию частотой 20 Гц с полной амплитудой 2 мм в течение 30 минут

Ресурс диафрагмы: ≥ 1 миллиона циклов

Требования к внешнему виду: поверхность корпуса клапана не должна иметь видимых повреждений, таких как отслоение краски, царапины или заусенцы

Монтаж и обслуживание

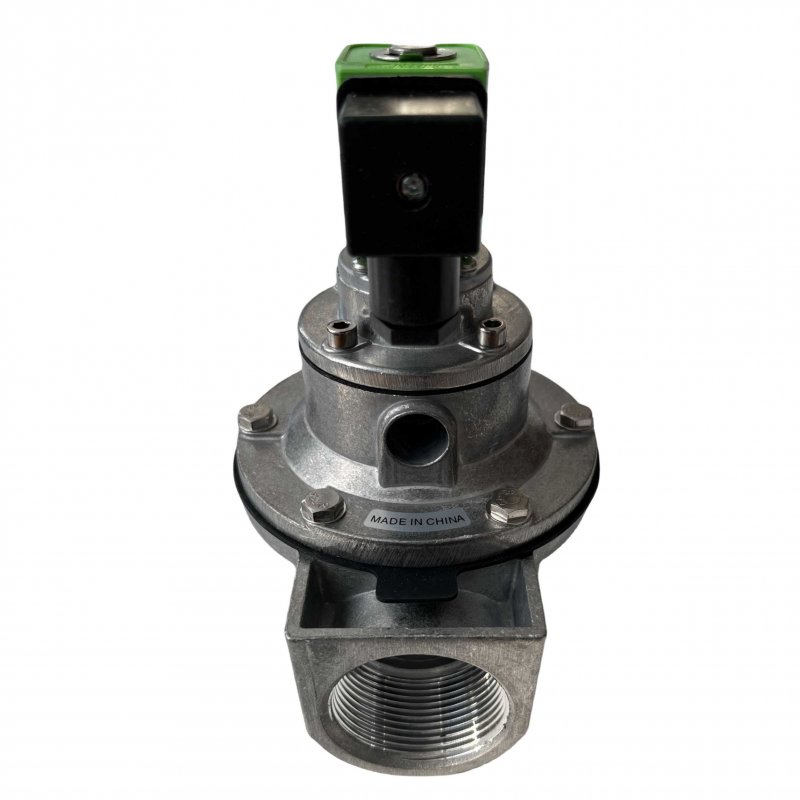

Импульсный клапан DMF-Z представляет собой угловой клапан с углом 90° между входным и выходным отверстиями. Он предназначен для установки и подключения между воздушными ресиверами и продувочными трубами систем пылеулавливания, обеспечивая беспрепятственный поток воздуха и формирование импульсного очищающего воздуха в соответствии с заданными параметрами.

Электромагнитные импульсные клапаны предъявляют высокие требования к чистоте рабочей среды; использование среды, содержащей твердые частицы, не допускается, при этом любые примеси должны быть предварительно отфильтрованы. Кроме того, использование вязких сред также не допускается.
