• Артикул: DB112 (Kit Diaphragm Valve)
• Бренд: Совместимость с Mecair (Pentair)
• Типоразмер: DN40 (1 1/2" дюйма)
• Совместимые клапаны: VNP212, VEM212, VNP312, VEM312, VXP212
• Материал мембраны: Усиленный NBR / Витон (Viton)
• Рабочая температура: от -40°C до +200°C (в зависимости от исполнения)
• Рабочее давление: 0.3 – 0.86 МПа
• Комплектация: Мембрана в сборе + пружина из нержавеющей стали AISI 304
• Ресурс: ≥ 1 000 000 циклов срабатывания
• Статус: В наличии на складе (опт от 10 шт.)
Оригинальный артикул: Mecair DB112 / Kit Diaphragm Valve | Применение: Рукавные фильтры цементных, металлургических и асфальтобетонных заводов
Ремкомплект DB112 представляет собой узел гибкой подвижной диафрагмы, специально спроектированный для импульсных струйных клапанов итальянского бренда Mecair (Pentair) с диаметром условного прохода 1 1/2" дюйма.
Мембрана является ключевым исполнительным элементом клапана. Она отвечает за удержание сжатого воздуха в ресивере и моментальное открытие проходного сечения при поступлении электрического импульса. Использование высокопрочного тканевого корда из полиамида (нейлона) исключает расслоение резины при жестких пиковых нагрузках до 0.86 МПа.
Фото 1: Ремкомплект DB112 в сборе с пружиной из нержавеющей стали
| Параметр | Значение / Спецификация |
|---|---|
| Артикул / Модель | DB112 (Аналог и прямая замена оригинального Mecair Kit) |
| Номинальный размер | DN40 (1 1/2" дюйма) |
| Совместимые модели клапанов | Mecair серии: VNP212, VEM212, VNP312, VEM312, VXP212, VNP412, VEM412 |
| Рабочее давление среды | 0.3 – 0.86 МПа (3.0 – 8.6 бар) |
| Время отклика на открытие | ≤ 0.03 секунды (высокая резкость фронта продувки) |
| Нормативный ресурс | Не менее 1 000 000 циклов срабатываний (при чистом воздухе) |
| Комплектация набора | Диафрагма с заклепанным сердечником + возвратная пружина AISI 304 |
| Исполнение | Диапазон температур | Стойкость к средам | Рекомендуемые отрасли |
|---|---|---|---|
| Стандарт (NBR) Армированный нитрил | -25°C ... +85°C | Масляные пары, сжатый воздух, нейтральная пыль | Деревообработка, зерновые терминалы, стандартные фильтры |
| Морозостойкий (Low-temp NBR) Низкотемпературный компаунд | -40°C ... +85°C | Не дубеет на сильном морозе, сохраняет эластичность | Открытые установки в регионах Сибири, Урала и Казахстана |
| Термостойкий (Viton / FKM) Фторкаучук | -20°C ... +200°C | Агрессивные газы, SOx, кислоты, перегретый воздух | Металлургия, цементные печи, химические производства |

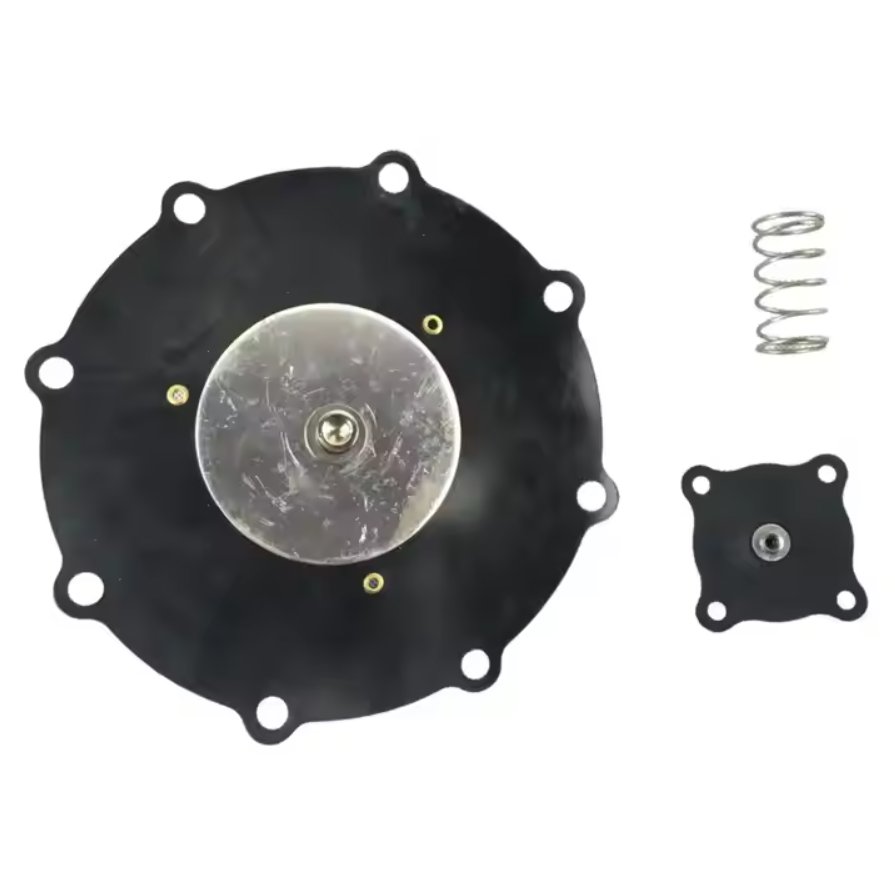

Фото 2: Габаритные и посадочные размеры диафрагмы DB112
Безопасность: Перекройте подачу сжатого воздуха и полностью стравите давление из ресивера.
Демонтаж: Равномерно ослабьте и выкрутите 4 или 6 крепежных болтов крышки клапана Mecair.
Очистка: Тщательно удалите пыль, окалину и следы ржавчины с посадочного седла и внутренней камеры.
Установка: Установите новую мембрану DB112, ориентируя перепускное отверстие, установите возвратную пружину и затяните болты крест-накрест.
Мы осуществляем прямые оптовые поставки ремонтных комплектов диафрагм для рукавных фильтров. Все изделия проходят 100% заводской контроль геометрии и герметичности.
Упаковка: Индивидуальная защитная запайка (300 шт. в стандартной экспортной партии);
Срок поставки: В наличии на складе (отгрузка за 1–3 рабочих дня);
Условия оплаты: Безналичный расчет в юанях (CNY) / рублях (RUB), полное содействие с логистикой в РФ и страны СНГ.
Отправьте заявку с указанием необходимого количества на нашу электронную почту или свяжитесь с техническим отделом через Wechat / WhatsApp +86 15753903575.
