Ремкомплект мембраны C113444 (одинарная диафрагма + пружина) предназначен для импульсных электромагнитных клапанов ASCO серии 353 с диаметром условного прохода 1" (DN25) и 3/4" (DN20). Обеспечивает мгновенный выброс сжатого воздуха для эффективной импульсной регенерации фильтровальных рукавов.
• Модель ремкомплекта: C113444
• Совместимые клапаны: ASCO SCG353A043, SCG353A044, 353A043/44AC
• Номинальный диаметр: 1" (DN25) / 3/4" (DN20)
• Конструкция: Одинарная диафрагма (Single diaphragm)
• Материал мембраны: Высококачественный армированный NBR (бутадиен-нитрильный каучук) / ткань высокой прочности (по запросу: Viton)
• Материал пружины: Нержавеющая сталь SUS304
• Рабочее давление: 0.35 – 0.85 МПа
• Рабочая температура: Стандарт (NBR): -20°C ~ +85°C / Опция (Viton): -10°C ~ +150°C
• Комплектация: 1 x армированная мембрана C113444, 1 x возвратная пружина из нержавеющей стали
• Применение: Системы рукавных и картриджных фильтров аспирации, очистки от пыли в металлургии, энергетике, цементном производстве.
Мембранный ремкомплект C113444 предназначен для восстановления и технического обслуживания электромагнитных импульсных клапанов ASCO серии 353 с диаметром прохода 1 дюйм (DN25) и 3/4 дюйма (DN20). Конструкция представляет собой высокопрочную одинарную диафрагму с прецизионной возвратной пружиной, рассчитанную на тяжелые промышленные условия пылеочистки.

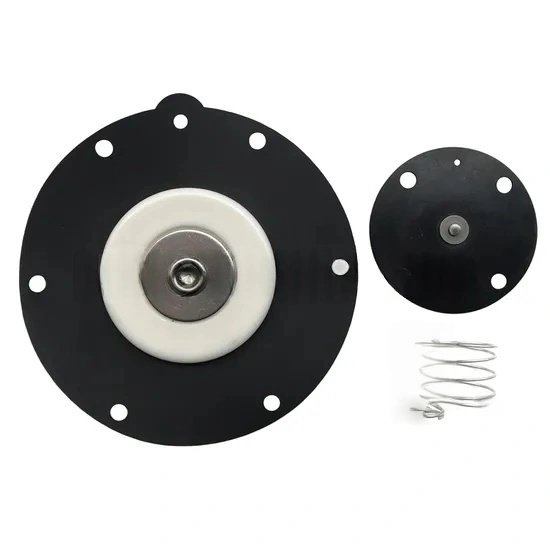

Рис. 1: Одинарная мембрана C113444 с пружиной из нержавеющей стали SUS304
Высокоэластичный армированный NBR: Тканевый корд из нейлона высокой плотности вулканизирован внутри каучука, что предотвращает расслоение и разрыв мембраны даже при частом импульсном давлении.
Идеальная герметизация седла: Высокоточная формовка центральной шайбы обеспечивает надежную посадку на седло клапана, исключая утечки сжатого воздуха в режиме ожидания.
Пружина из пружинной стали SUS304: Специальная форма пружины снижает сопротивление при открытии и гарантирует моментальное закрытие клапана после сброса управляющего импульса.
Снижение эксплуатационных расходов: Полный аналог оригинальной детали ASCO по доступной цене без потери надежности (ресурс свыше 1 000 000 циклов).
| Параметр | Значение |
|---|---|
| Артикул / Модель | C113444 (аналог C113443) |
| Совместимые импульсные клапаны | ASCO SCG353A043, SCG353A044, 353A043/44AC, G353A043 |
| Номинальный проход | 1" (DN25) / 3/4" (DN20) |
| Тип конструкции | Одинарная мембрана (Single diaphragm) |
| Материал диафрагмы | Армированный NBR (нитрильный каучук) / Viton (под заказ) |
| Материал пружины | Нержавеющая сталь марки SUS304 |
| Рабочее давление | 0.35 – 0.85 МПа (3.5 – 8.5 бар) |
| Температурный диапазон | Стандарт NBR: от -20°C до +85°C | Viton: от -10°C до +150°C |
| Рабочая среда | Очищенный сжатый воздух без капельной влаги и масла |
| Ресурс работы | ≥ 1 000 000 импульсов |
Рис. 2: Схема сборки импульсного клапана ASCO серии 353 (1 дюйм)
| Артикул ремкомплекта | Серия клапана ASCO | Размер резьбы | Тип мембраны |
|---|---|---|---|
| C113444 / C113443 | SCG353A043 / SCG353A044 | 3/4", 1" (DN20, DN25) | Одинарная (1 мембрана) |
| C113825 | SCG353A045 / XG353A045 | 1 1/2" (DN40) | Двойная (комплект из 2 шт.) |
| C113826 | SCG353A047 | 2" (DN50) | Двойная (комплект из 2 шт.) |
| C113827 | SCG353A050 / SCG353A051 | 2 1/2", 3" (DN65, DN76) | Двойная (комплект из 2 шт.) |
Обязательно сбросьте давление в воздушном ресивере перед разборкой клапана.
Проверьте посадочные поверхности корпуса на отсутствие сколов, задиров и окалины.
Совместите перепускное компенсационное отверстие на диафрагме с каналом в корпусе клапана.
Установите возвратную пружину ровно по центру опорной шайбы и затяните болты крышки равномерно крест-накрест.
