Ремкомплект мембраны C113825 (диафрагма + пружина) разработан специально для импульсных электромагнитных клапанов серии ASCO 353 (1 1/2" / DN40). Обеспечивает быстрое срабатывание, надежную герметичность и долгий срок службы системы импульсной продувки рукавных фильтров.
• Модель ремкомплекта: C113825
• Совместимые клапаны: ASCO SCG353A045, XG353A045
• Номинальный размер клапана: 1 1/2" (DN40)
• Материал мембраны: Высококачественный NBR (бутадиен-нитрильный каучук) / армированная ткань (по запросу: Viton для высоких температур)
• Рабочее давление: 0.35 – 0.85 МПа
• Рабочая температура: -20°C ~ +85°C (до +150°C с мембраной Viton)
• Рабочая среда: Чистый сжатый воздух
• Комплектация: Основная мембрана в сборе, вспомогательная диафрагма, возвратная пружина из нержавеющей стали
• Применение: Системы пылеочистки, рукавные фильтры, циклоны в цементной, металлургической, химической и деревообрабатывающей промышленности.
Ремкомплект диафрагмы C113825 является высококачественной заменой оригинальной мембраны для импульсных электромагнитных клапанов ASCO серии 353 (размер 1 1/2" / DN40). Данный комплект специально разработан для систем импульсной продувки промышленных рукавных фильтров, обеспечивая мощный импульс сжатого воздуха, мгновенный отклик и абсолютную герметичность узла.

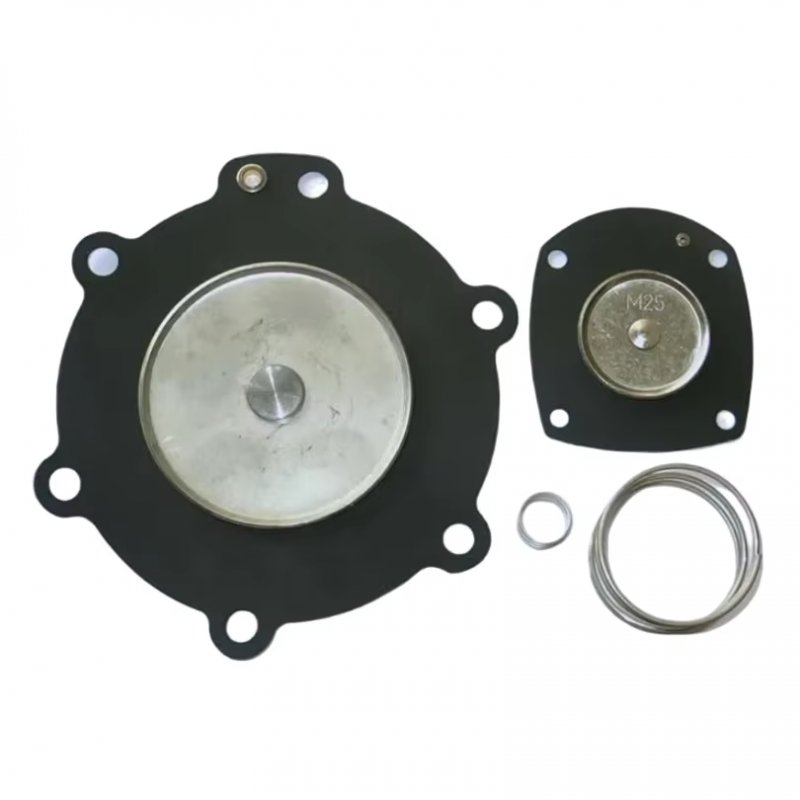

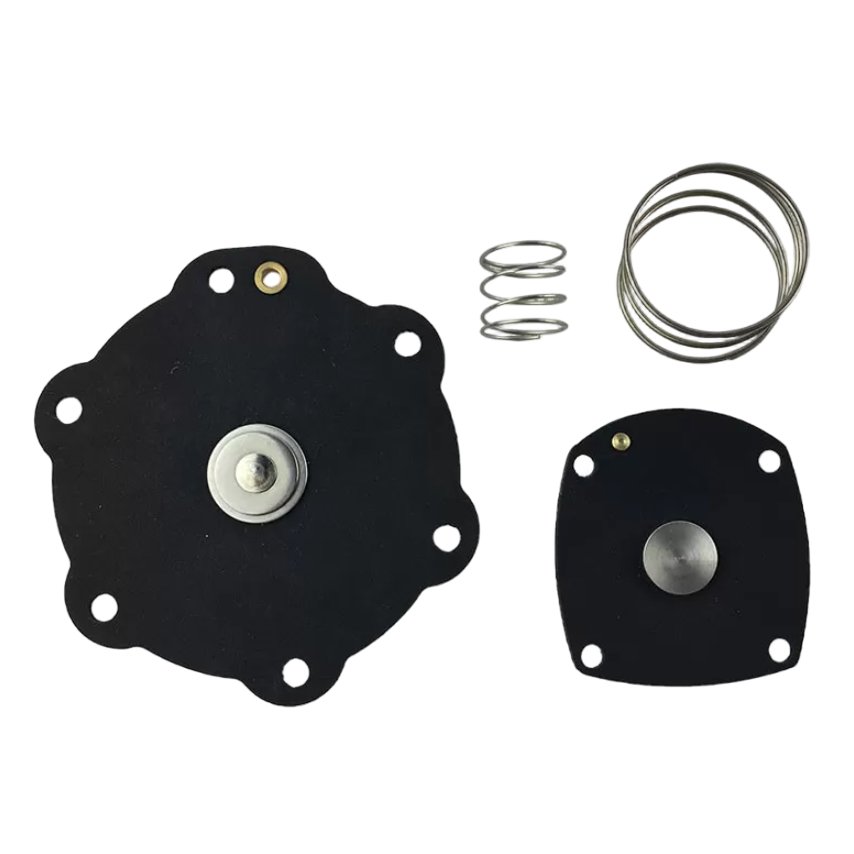

Рис. 1: Комплект мембраны C113825 в сборе (основная диафрагма, вспомогательная мембрана и пружина из нержавеющей стали)
Превосходная усталостная прочность: Мембрана изготовлена из премиального нитрильного каучука (NBR), армированного прочной капроновой/нейлоновой тканью, что гарантирует более 1 миллиона циклов срабатывания.
Мгновенное срабатывание: Оптимизированная масса и упругость обеспечивают сверхбыстрое открытие и закрытие клапана за миллисекунды, максимизируя ударную силу воздушной волны для очистки рукавов.
Пружина из нержавеющей стали (SUS304): Обладает высокой коррозионной стойкостью и устойчивостью к релаксации напряжений при длительных циклических нагрузках.
Точное соответствие геометрии OEM: Полная совместимость с корпусом клапана ASCO 353 1.5", не требует подгонки при монтаже.
| Параметр | Значение |
|---|---|
| Модель ремкомплекта | C113825 |
| Совместимые модели клапанов | ASCO SCG353A045, XG353A045, G353A045 |
| Номинальный диаметр (DN) | 1 1/2" (1.5 дюйма / DN40) |
| Материал мембраны (стандарт) | NBR (армированный каучук) |
| Высокотемпературная версия | Viton (FKM) — опционально по запросу |
| Материал возвратной пружины | Нержавеющая сталь SUS304 / 302 |
| Диапазон рабочего давления | 0.35 – 0.85 МПа (3.5 – 8.5 бар) |
| Рабочая температура | NBR: от -20°C до +85°C | Viton: от -10°C до +150°C |
| Рабочая среда | Очищенный, осушенный и обезжиренный сжатый воздух |
| Ресурс срабатываний | ≥ 1 000 000 циклов (при номинальных условиях) |
Рис. 2: Схема посадочных мест и установки мембраны в клапан 1.5"
| Модель мембраны | Модель клапана | Размер резьбы/входа | Конструкция |
|---|---|---|---|
| C113443 / C113444 | SCG353A043 / A044 | 3/4", 1" (DN20, DN25) | Одинарная диафрагма |
| C113825 | SCG353A045 / XG353A045 | 1 1/2" (DN40) | Двойная диафрагма (комплект) |
| C113826 | SCG353A047 | 2" (DN50) | Двойная диафрагма (комплект) |
| C113827 / C113832 | SCG353A050 / A051 | 2 1/2", 3" (DN65, DN76) | Двойная диафрагма (комплект) |
Отключение питания и сброс давления: Перед заменой убедитесь, что подача сжатого воздуха полностью перекрыта, а ресивер сброшен до нулевого давления.
Очистка посадочных мест: Очистите внутренние поверхности корпуса клапана от ржавчины, пыли и влаги перед установкой новой мембраны.
Проверка ориентации: Убедитесь, что перепускные отверстия (жиклеры) диафрагмы совмещены с каналами в корпусе клапана.
Равномерная затяжка болтов: Затягивайте крепежные болты крышки крест-накрест с равномерным усилием, чтобы избежать перекоса и утечки воздуха.
