Краткие характеристики:
• Модель: ASCO SCG353A044 (Аналог)
• Резьбовое соединение: G 1" (Условный проход Ду 25 мм)
• Конструкция: Мембранный клапан со встроенным пилотом
• Рабочее давление: 0.35 – 0.85 МПа (3.5 – 8.5 Бар)
• Рабочая температура: от -20°C до +85°C (NBR) / до -40°C (специсполнение)
• Напряжение катушки: 24V DC / 110V AC / 220V AC (IP65)
• Совместимость: 100% аналог оригинального клапана ASCO 353 серии
• Назначение: Импульсная регенерация рукавных фильтров
Коммерческие условия:
• Наличие на складе: В наличии (готов к отгрузке)
• Минимальный заказ (MOQ): от 1 шт.
• Срок поставки: 3–7 дней (доставка по РФ)
• Условия оплаты: Прямые расчеты в юанях (RMB), T/T, L/C
• Гарантия: 12 месяцев (1 год)
| Модель No. | |||
ИМПУЛЬСНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ASCO 353 СЕРИИ (АНАЛОГИ)
Импульсные мембранные клапаны серии ASCO 353 предназначены для высокоэффективной импульсной регенерации рукавных, картриджных и карманных фильтров. Оборудование широко применяется в металлургической, горнодобывающей, цементной, химической, фармацевтической, резинотехнической, мукомольной и деревообрабатывающей промышленности. Клапаны отличаются компактной конструкцией, высокой пропускной способностью, мгновенным открытием и длительным сроком службы.
ПРИНЦИП РАБОТЫ КЛАПАНА
1. Исходное положение (Клапан закрыт):
Высокоэластичная мембрана делит внутреннюю полость клапана на две камеры — переднюю (входную) и заднюю (управляющую). При подаче сжатого воздуха он через калиброванное дроссельное отверстие поступает в заднюю камеру. За счет разности площадей мембраны давление в задней камере плотно прижимает мембрану к седлу выходного отверстия. Клапан находится в закрытом состоянии.
2. Импульс продувки (Клапан открыт):
При поступлении электрического сигнала от прибора управления (таймера) соленоидный пилот втягивает сердечник. Открывается выпускное отверстие задней камеры, и давление в ней мгновенно падает. Входное давление сжатого воздуха преодолевает сопротивление и отжимает мембрану от седла. Сжатый воздух мощным кратковременным импульсом выбрасывается через выходной патрубок в продувочную трубу фильтра.
3. Закрытие клапана:
После отключения электрического сигнала пружина возвращает сердечник соленоида на место, закрывая сброс. Давление в задней камере снова нарастает через дроссельное отверстие, мембрана прижимается к седлу, и клапан герметично перекрывает поток воздуха.
МОДЕЛЬНЫЙ РЯД КЛАПАНОВ ASCO 353 СЕРИИ (АНАЛОГИ И ВЗАИМОЗАМЕНЯЕМОСТЬ)
1. Резьбовые импульсные клапаны (Вход / Выход — Резьба G / NPT):
• Ду 20 мм (3/4"): SCG353A043 (старая серия) / SCG353G043 (новая серия)
• Ду 25 мм (1"): SCG353A044 (старая серия) / SCG353G044 (новая серия)
• Ду 40 мм (1 1/2"): SCG353A047 (старая серия) / SCG353G047 (новая серия)
• Ду 50 мм (2"): SCG353A050 (старая серия) / SCG353G050 (новая серия)
• Ду 65 мм (2 1/2"): SCG353A051 (старая серия) / SCG353G051 (новая серия)
2. Погружные импульсные клапаны (Монтаж непосредственно в круглый ресивер):
• Ду 76 мм (3" погружной): SCXE353.060 (старая серия) / SCR353A230 (новая серия)
• Ду 90 мм (3 1/2" погружной): SCR353A235 (новая серия)
ПОЧЕМУ ВЫБИРАЮТ НАШИ АНАЛОГИ ASCO:
• 100% геометрическая и функциональная совместимость с оригинальными клапанами ASCO.
• Высокопрочные алюминиевые корпуса и износостойкие мембраны из NBR / Viton.
• Ресурс работы более 1 000 000 срабатываний.

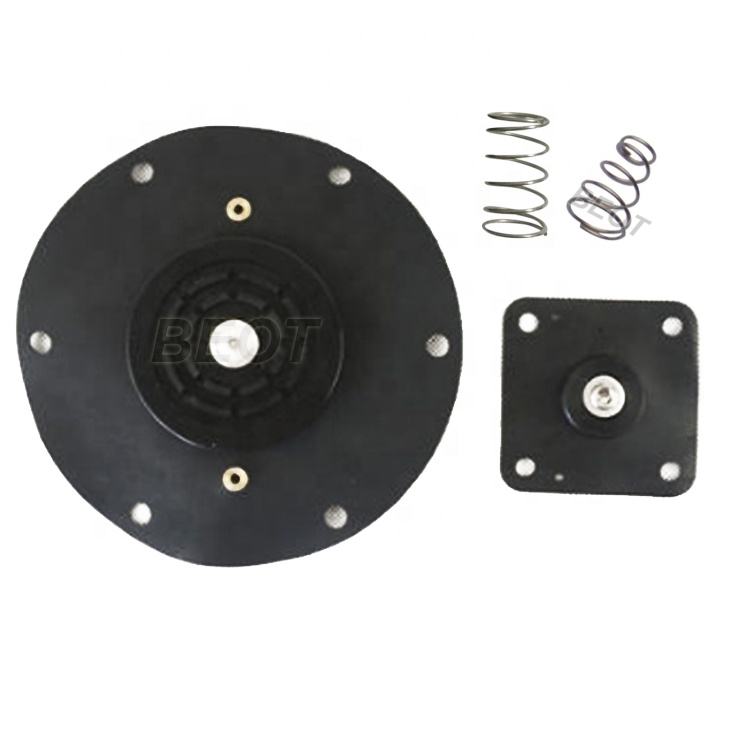

• Полный ассортимент ремкомплектов (мембран, пружин, соленоидов) в наличии на складе.
